一、逢6必火?

在12代酷睿的日子里,i5-12490F和低端B660M,12600K与高端B660M,上下通吃,打出了一片天。INTEL这边的产品好不热闹。

到了13代酷睿,一直缺少一款能打的”6”系列主板,千呼万唤,B760M终于出来了,它到底怎么样呢?



逢6必火?13600KF与 B760M首发测试_新浪众测





二、硬件

CPU

逢6必火!13600KF是INTEL的13代酷睿主力产品,少量了核显,可以降低成本和售价,核心代号为“Raptor Lake”,采用了LGA 1700插槽。Alder Lake使用了7nm ESF增强版制造工艺。架构方面,13600K继续使用了大小核心的架构方式,拥有6个大核心和8个小核心,其中6个高性能核心支持超线程技术。所以,13600KF的最终规格是14核心20线程,二级缓存20MB,三级缓存24MB。基础频率3.5GHz,睿频模式下5.1GHz,TDP为125W。

逢6必火?13600KF与 B760M首发测试_新浪众测



逢6必火?13600KF与 B760M首发测试_新浪众测



在内存规格方面,支持DDR4-3200和DDR5-5600两种规格,同时还支持PCIe5.0规格,最高支持256GB的内存。指令集方面支持 FMA3 等指令集最。

逢6必火?13600KF与 B760M首发测试_新浪众测



逢6必火?13600KF与 B760M首发测试_新浪众测



主板:

主板使用了微星代号为迫击炮的B760M MOTRAR MAX WIFI主板,微星的迫击炮系列一直都主打性价比,方便了预算有限同时有一定需求的玩家。而代号MAX的产品,配置是最全面的。

逢6必火?13600KF与 B760M首发测试_新浪众测





逢6必火?13600KF与 B760M首发测试_新浪众测







微星迫击炮B760M MOTRAR MAX WIFI主板,支持TPM2.0,全面兼容WIN11。售后方面,依然支持个人送修,非常良心。



逢6必火?13600KF与 B760M首发测试_新浪众测



逢6必火?13600KF与 B760M首发测试_新浪众测



逢6必火?13600KF与 B760M首发测试_新浪众测





开箱



逢6必火?13600KF与 B760M首发测试_新浪众测





微星B760M MOTRAR MAX WIFI采用了6层PCB设计,继承了迫击炮系列的黑白灰三色风格。

逢6必火?13600KF与 B760M首发测试_新浪众测





主板的供电电路部位都分别覆盖了扩展型银白色铝质散热片,除了颜值好看,散热性能也非常可靠。

逢6必火?13600KF与 B760M首发测试_新浪众测



针对13代酷睿性能的提升,对供电的要求也进一步提升,主板的CPU供电部分得到了加强,采用了12路数字供电设计,最大可提供75A电流,为CPU提供充分的能量动力。

主板的CPU独立供电接口为8+8PIN形式。

逢6必火?13600KF与 B760M首发测试_新浪众测



内存插槽数量为4条,支持DDR5内存,加强了CPU和内存供电,超频频率最高可达70000MHz,双通道组建位置已经标注。可惜缺少了合金装甲的插槽保护。旁边有USB3.2 GEN2 TYPE-C前置插槽。

逢6必火?13600KF与 B760M首发测试_新浪众测



主板的南桥芯片覆盖有小面积散热片,下方有6个SATA接口,采用了4横2纵的设计。

逢6必火?13600KF与 B760M首发测试_新浪众测



主板配备了3条PCI-E标准插槽和2个M.2插槽。音频部分与其他部分采用了分隔式设计,避免干扰产生杂音。

逢6必火?13600KF与 B760M首发测试_新浪众测



3条PCI-E插槽中,最上方1条为PCI-E5.0x16插槽,为加固合金插槽,最下方1条为PCI-E4.0x16插槽,中间1条为PCIE3.0x1插槽。

逢6必火?13600KF与 B760M首发测试_新浪众测



2条M.2插槽都是GEN4x4规格,最大可实现64Gbps传输速度。

主板的IO区安装了护盾,主要有1组音频接口。网络方面有INTEL的AX201网卡及天线接口,支持WIFI6E传输标准,1个2.5G LAN接口。视频方面有HDMI 2.1和DP 1.4接口。USB方面,主板后置提供了8个USB接口,4个USB2.0接口,3个USB3.2 GEN2 A型10Gbps接口,1个USB3.2 GEN2x2 20Gbps TYPE-C接口。

逢6必火?13600KF与 B760M首发测试_新浪众测



内存:

HYPERX品牌打包出售之后,金士顿在内存领域启用了自己的FURY品牌。FURY品牌有多个系列的产品,叛逆者RENEGADE属于FURY的高端产品。

逢6必火?13600KF与 B760M首发测试_新浪众测



逢6必火?13600KF与 B760M首发测试_新浪众测



金士顿一直以来的终身质保完全延续了下来。

逢6必火?13600KF与 B760M首发测试_新浪众测



打开包装

逢6必火?13600KF与 B760M首发测试_新浪众测



看到FURY叛逆者RENEGADE内存的第一眼,非常霸气。

逢6必火?13600KF与 B760M首发测试_新浪众测



内存的外面依然走的是凶悍风格,另外更加突出了FURY品牌。

逢6必火?13600KF与 B760M首发测试_新浪众测



逢6必火?13600KF与 B760M首发测试_新浪众测



内存外侧附加了散热片,黑色金属材质,非常厚实,棱角比较分明,非常凌厉。散热片正面为FURY字样,正面顶部为RENEGADE字样。

逢6必火?13600KF与 B760M首发测试_新浪众测



逢6必火?13600KF与 B760M首发测试_新浪众测



叛逆者RENEGADE内存,支持EXPO和XMP2.0技术,无需设置即可实现理想频率,最高工作频率为6000MHz。

逢6必火?13600KF与 B760M首发测试_新浪众测



内存条支持RGB灯光效果,散热片非常厚实。内存的默认工作频率为4800,打开EXPO功能后,可以直接到6000MHz频率。

逢6必火?13600KF与 B760M首发测试_新浪众测



逢6必火?13600KF与 B760M首发测试_新浪众测





显卡:

显卡没什么多说的,前一段时间收来的矿卡RX6800,价格还算OK,2K出头。



逢6必火?13600KF与 B760M首发测试_新浪众测





AMD公版RX6800造型为三风扇,RX6800核心为NAVI 21,渲染单元单元3840个,光栅单元96个,纹理单元240个,默认频率1815MHz,BOOST频率2105MHz。显卡位宽256Bit,显存容量16GB,规格GDDR6,等效频率16000MHz,供电接口8+8PIN。

逢6必火?13600KF与 B760M首发测试_新浪众测





公版RX6800用料扎实,非常沉,RX6800最大的优点是只占用了2个PCIE位置,对于小机箱来说,兼容性难能可贵。



逢6必火?13600KF与 B760M首发测试_新浪众测





逢6必火?13600KF与 B760M首发测试_新浪众测





散热器方面,公版RX6800采用了三风扇直触一体式解热器,风扇直径为8厘米,支持智能停转技术。

逢6必火?13600KF与 B760M首发测试_新浪众测





显卡供电接口为2个8PIN接口,显卡配备有金属背板,避免了长时间使用后PCB变形。



逢6必火?13600KF与 B760M首发测试_新浪众测





显卡的输出接口为1个TYPE-C规格的视频接口,1个HDMI 2.1,2个DP 1.4,比较全面。

逢6必火?13600KF与 B760M首发测试_新浪众测



电源

电源选用了安钛克HIGH CURRENT GAMER金牌全模组电源作为整台电脑的动力源。

逢6必火?13600KF与 B760M首发测试_新浪众测



逢6必火?13600KF与 B760M首发测试_新浪众测



HCG850属于安钛克的HIGH CURRENT GAMER系列产品,主打高效DC-DC架构,全能保护,智能温控等特点,拥有十年质保的有力保障。

逢6必火?13600KF与 B760M首发测试_新浪众测



逢6必火?13600KF与 B760M首发测试_新浪众测



开箱

逢6必火?13600KF与 B760M首发测试_新浪众测



附带的线材有12条之多。

逢6必火?13600KF与 B760M首发测试_新浪众测



主要模组线材有多条,有4+4PIN CPU供电线和双头6+2PIN显卡供电线。

逢6必火?13600KF与 B760M首发测试_新浪众测



HCG1000电源采用了标准ATX外形尺寸,电源内部采用了全日系电容,优秀的DC-DC全桥式LLC设计,可以实现最高达92.89%的转换效率。

逢6必火?13600KF与 B760M首发测试_新浪众测



电源风扇规格为12CM的静音风扇,采用了液压轴承,可以在低噪音条件下产生更强风压,带来更好的散热效果。

逢6必火?13600KF与 B760M首发测试_新浪众测



电源的全模组接口排列有序规整,非常便于线缆接入,不会互相侵占空间,CPU的4+4供电可以实现双口输入。

逢6必火?13600KF与 B760M首发测试_新浪众测



电源打开HYBRID模式,风扇根据电源热量可以实现PWM调节,在低负载下可以实现停转。在高品质元器件加持下,长时间工作仍可以保持稳定高效的输出。

逢6必火?13600KF与 B760M首发测试_新浪众测



电源的信息标签,12V采用了单路输出,总共最大输出70A。

逢6必火?13600KF与 B760M首发测试_新浪众测



散热器:

13代酷睿的发热量增加了不少,这一次装机选择了九州风神AK400的升级版单塔散热旗靓AK500,因为它的无重力散热性能绝对经得起挑战。

逢6必火?13600KF与 B760M首发测试_新浪众测



AK500散热器参数都标识在外包装上。

逢6必火?13600KF与 B760M首发测试_新浪众测



开箱

逢6必火?13600KF与 B760M首发测试_新浪众测



散热器全平台扣具集中地一个袋子中,非常精简。

逢6必火?13600KF与 B760M首发测试_新浪众测



AK500作为一款单塔单风扇散热器,兼容全平台安装,采用了创新型的无向微重力热管,优化了竖向安装的散热性能,可以压制TDP最大240W发热的CPU。

逢6必火?13600KF与 B760M首发测试_新浪众测



热管与鳍片结合采用了穿FIN安装方式,兼顾了牢固的要求,同时使用了扣合FIN与折边FIN工艺。

逢6必火?13600KF与 B760M首发测试_新浪众测



散热器顶部预留有黑色安装顶板,方便了玩家MOD,进行个性化改造。

逢6必火?13600KF与 B760M首发测试_新浪众测



矩阵式散热片兼顾了颜值与散热效果,独树一帜。

逢6必火?13600KF与 B760M首发测试_新浪众测



散热器底座为5条纯铜镀镍热管,中间2条为贴合式设计,对于小面积CPU可以显著提高散热效率。

逢6必火?13600KF与 B760M首发测试_新浪众测



风扇采用了原厂FDB风扇,4PIN接口,支持PWM功能,实现了寿命、散热、噪音的平衡要求。

逢6必火?13600KF与 B760M首发测试_新浪众测



散热器扣具压板采用了预装一体式设计,方便了玩家安装,节省时间。

逢6必火?13600KF与 B760M首发测试_新浪众测



测试平台:

CPU:I5-13600KF

主板:MSI B760M MORTAR MAX WIFI

显卡:AMD RX6800

内存:FURY RENEGADE DDR5 16G×2

电源:ANTEC HCG 1000W

散热器:DEEPCOOL AK500

三、整机性能测试

整机信息



逢6必火?13600KF与 B760M首发测试_新浪众测





逢6必火?13600KF与 B760M首发测试_新浪众测





整机性能测试



逢6必火?13600KF与 B760M首发测试_新浪众测





逢6必火?13600KF与 B760M首发测试_新浪众测





CPU信息



逢6必火?13600KF与 B760M首发测试_新浪众测





CPU-Z基准测试



逢6必火?13600KF与 B760M首发测试_新浪众测





象棋基准测试



逢6必火?13600KF与 B760M首发测试_新浪众测





7 ZIP基准测试



逢6必火?13600KF与 B760M首发测试_新浪众测





CINEBENCH R23测试

逢6必火?13600KF与 B760M首发测试_新浪众测



3DMARK TIME SPY模式性能测试



逢6必火?13600KF与 B760M首发测试_新浪众测





3DMARK TIME SPY EX模式性能测试



逢6必火?13600KF与 B760M首发测试_新浪众测



3DMARK SPEED WAYI模式性能测试



逢6必火?13600KF与 B760M首发测试_新浪众测





3DMARK PROT ROYAL模式性能测试



逢6必火?13600KF与 B760M首发测试_新浪众测





3DMARK DIRECTX光线追踪测试

逢6必火?13600KF与 B760M首发测试_新浪众测



AIDA64缓存性能测试(4800MHz)



逢6必火?13600KF与 B760M首发测试_新浪众测

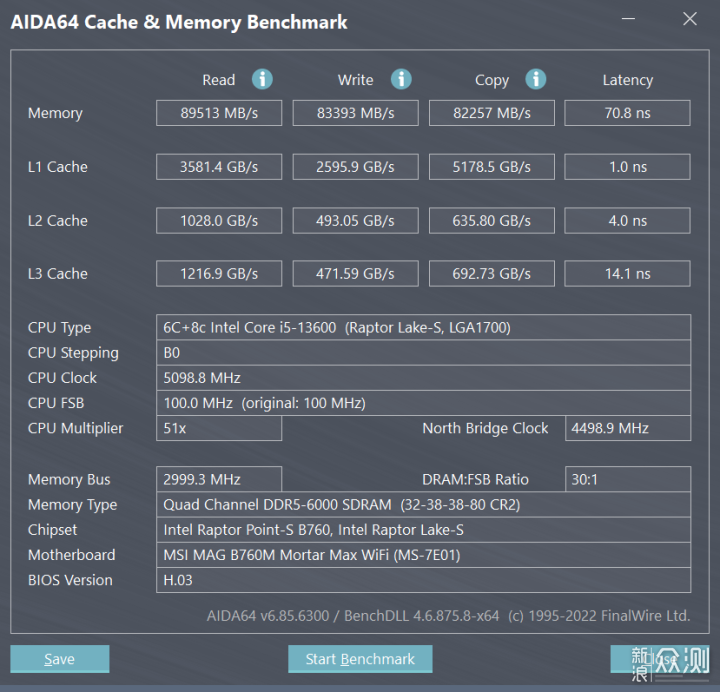

AIDA64缓存性能测试(XMP 6000MHz)



逢6必火?13600KF与 B760M首发测试_新浪众测





四、小结

理论上来说,DDR5内存肯定比DDR4内存性能要强,因为频率高了不少,但是6系列主板因为成本和售价原因,CPU和内存供电一直是弱项,导致CPU和内存超频一直不给力。

但B760M MORTAR MAX WIFI主板,对于内存超频非常容易驾驭,得益于微星对于BIOS的极致调校,让DDR5内存超频变得非常简单。

随着DDR5内存价格的下降,B760必将大放异彩,后期如果追求性价比的玩家,甚至可以使用12490F配搭B760M主板装机,再有WIN11加持,整个平台的性能非常强大,整机性价比很高。
