今天装一台黑金风格性能主机——海盗船 5000D RGB AIRFLOW。海盗船 5000D RGB AIRFLOW 是一款做工非常扎实的钢制 ATX 中塔机箱，黑白双色可选，本次展示的是黑色款，尺寸：520 x 245 x 520mm，通体黑色外观，钢结构框架，自带三颗 AF120 RGB ELITE 风扇，通风透气的前面板带来更好的进风量，CPU散热器最大 170mm，显卡最大 420mm，电源最大 250mm，应对目前的 40 系旗舰级平台还是比较轻松的。空间利用很充分，顶部、前面板、还有侧板均可安装 360mm 水冷排，电源仓上方开孔可安装额外两颗 120mm 风扇辅助显卡散热。需要注意的是主板右侧与机箱正面不可同时安装 360mm 冷排，顶部冷排安装要注意厚度，过厚会造成水冷风扇和主板 CPU 供电线拥挤。

其他硬件方面，主板使用 ROG MAXIMUS Z790 HERO，20+1 供电模组（90A），轻松驾驭 Intel 13代旗舰；显卡使用采用 18+3 超合金数字供电方案的 ROG STRIX RTX 4080 O16G Gaming 猛禽，极具特色的红蓝渐变配色非常科技赛博朋克；内存使用金士顿 Fury 叛逆者 DDR5 RGB 6400 32GB 套装，支援 Intel&AMD 双平台 ；固态使用宇瞻 AS2280Q4X 1TB，顺序读写速度可达 5000MB/s，4400MB/s，最大写入 600TB；电源来自 ROG Thor 1200W Platinum II 雷神2代，白金全模组，超大功率并自带 16Pin 接线和功率显示屏；散热采用海盗船  iCUE H150i ELITE LCD Display Liquid，6100 万色的 2.1 寸 IPS LCD 显示屏不仅可以显示各项 iCUE 上面的数据，还能支持普通 JPG 或者 GIF 之类的动图。好了，介绍这么多，下面进入装机环节。

硬件配置清单：

CPU：英特尔 intel i7-13700K

主板：华硕玩家国度 ASUS ROG MAXIMUS Z790 HERO

显卡：华硕玩家国度 ASUS ROG STRIX RTX 4080 O16G Gaming 猛禽

电源：华硕玩家国度 ROG Thor 1200W Platinum II 雷神2代

机箱：美商海盗船 USCORSAIR iCUE 5000D RGB AIRFLOW

散热：美商海盗船 USCORSAIR iCUE H150i ELITE LCD Display Liquid

风扇：美商海盗船 USCORSAIR LL120 RGB

内存：金士顿 Kingston Fury Renegade 叛逆者 DDR5 RGB 6400 32GB（16Gx2）

SSD：宇瞻 Apacer AS2280Q4X M.2 PCIe Gen4x4 1TB



一、整机展示。

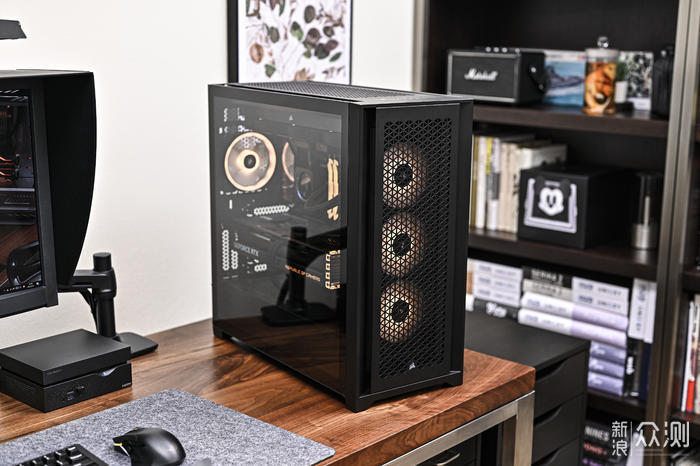

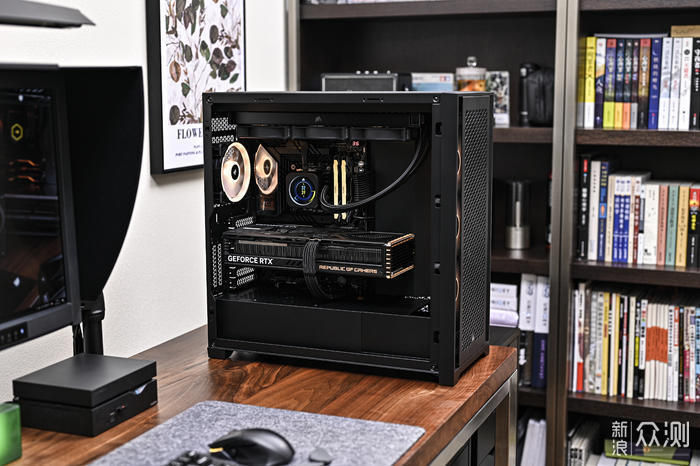

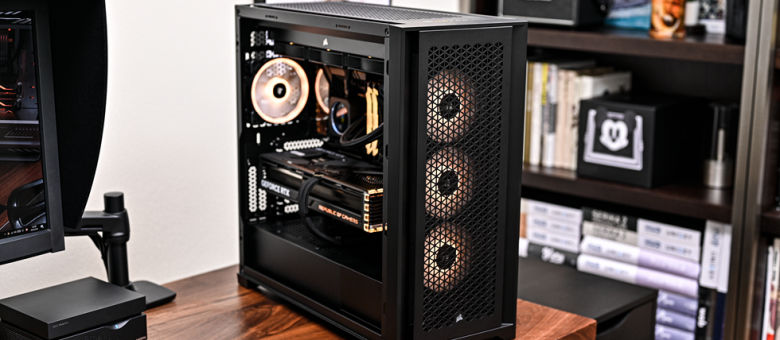

整机黑色调，金色RGB（R255，G100，B0）灯效点缀。经典黑金配色。

以下为主机各角度展示。

机箱左侧免工具拆装的钢化玻璃侧板，可以更好的展示高端硬件和 RGB 灯光的灯效。

机箱主板侧展示。

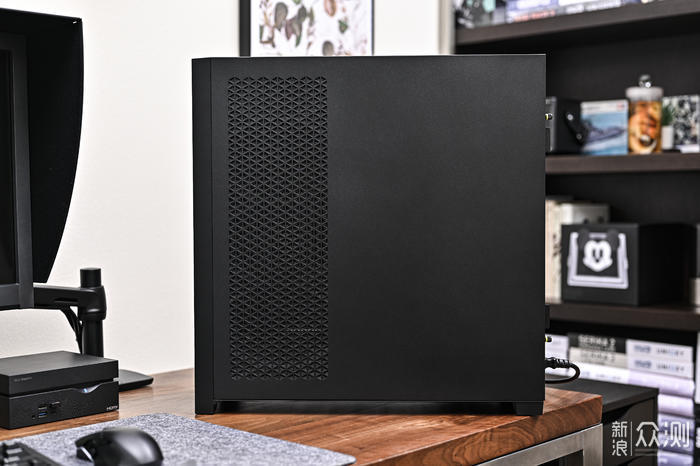

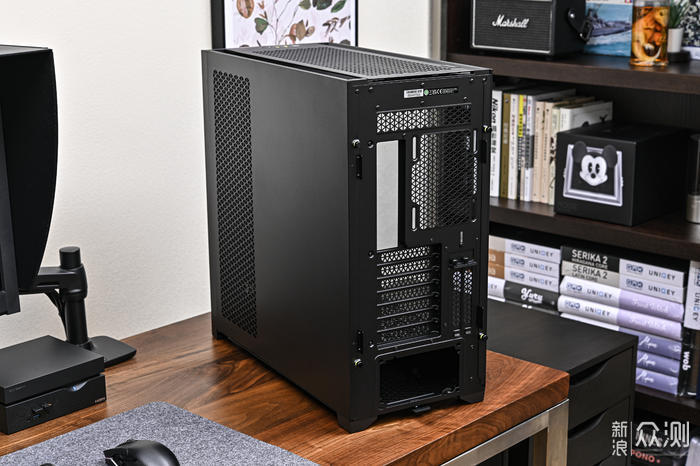

机箱背部一整面钢板，左侧具有通风格栅孔区域。

可安装 360mm 冷排 亦或是 3 颗 120mm 风扇。右侧是一个磁吸合页舱门，打开后机箱背面才真正展示。

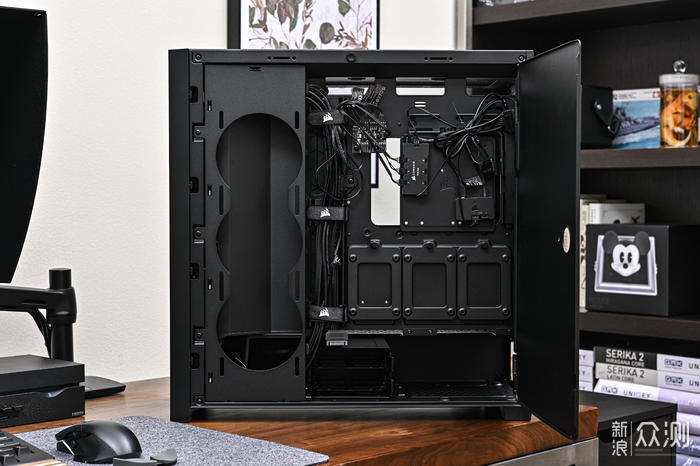

舱门可完全拆卸，以下为机箱背线展示。 机箱 RapidRoute 易捷理线，线材虽多但是整理很容易。

优化进气的镂空式钢制前面板，内部三颗 AF120 RGB ELITE 风扇灯效。

位于机箱前面板下方的海盗船帆船 Logo。

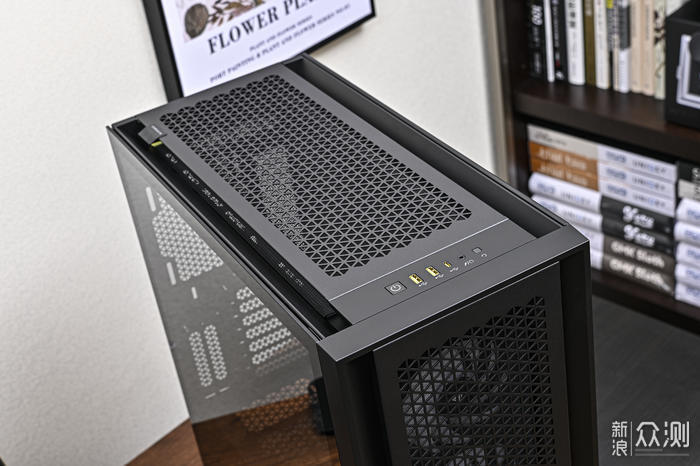

机箱顶部中央菱形开孔面板，高透气性方便内部热量迅速排出。

前置接口部分，从左到右依次为：电源开关键、USB 3.2 Gen1 Type-A x 2、USB 3.2 Gen2 Type-C x 1、3.5mm 音频接口 x 1、重启键。

小细节的 Logo 徽标橡胶提手方便取下钢制顶板不滑手。

打开左侧钢化玻璃侧板，来看机箱内部各硬件情况。

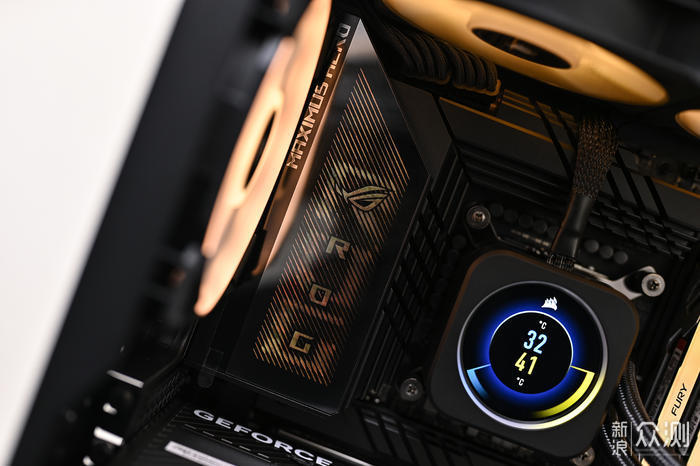

海盗船 iCUE H150i ELITE LCD Display Liquid 冷头灯效。

冷头上的屏幕分辨率 480x480、600cd/㎡ 亮度、6100 万色的 2.1 寸 IPS LCD 显示屏不仅可以显示各项 iCUE 上面的数据，还能支持普通 JPG 或者 GIF 之类的动图。

冷排三颗 ML RGB ELITE 120 磁悬浮轴承风扇灯效。

冷排侧面海盗船帆船 Logo。

ROG MAXIMUS Z790 HERO 供电 I/O 散热装甲单面镜+LED 点阵灯效。

金士顿 Fury Renegade 叛逆者 DDR5 RGB 6400 32GB（16Gx2）灯效。

采用金士顿 Infrared Sync Technology 技术，配合 FURY CTRL 软件可以可以带来更个性的灯效表现。

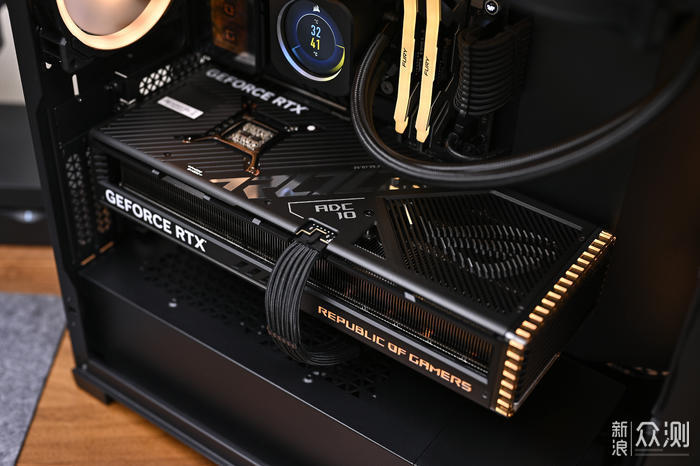

ROG STRIX RTX 4080 O16G Gaming 猛禽显卡侧面灯效展示。

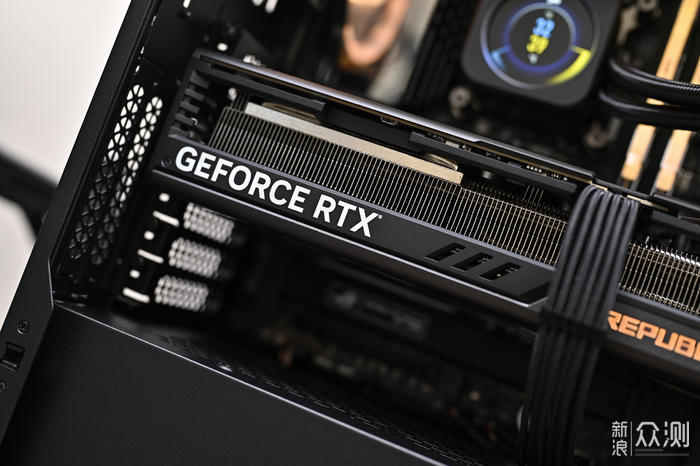

左侧 GEFORCE RTX 标识。

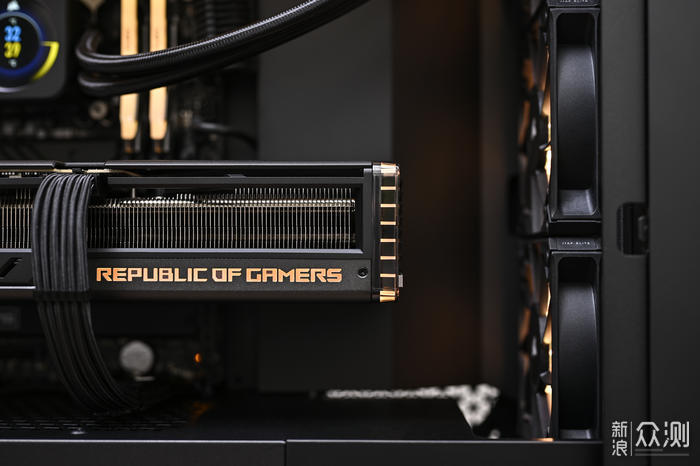

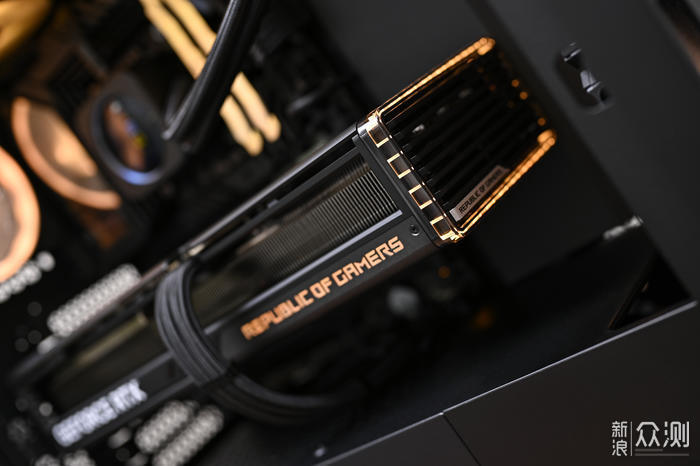

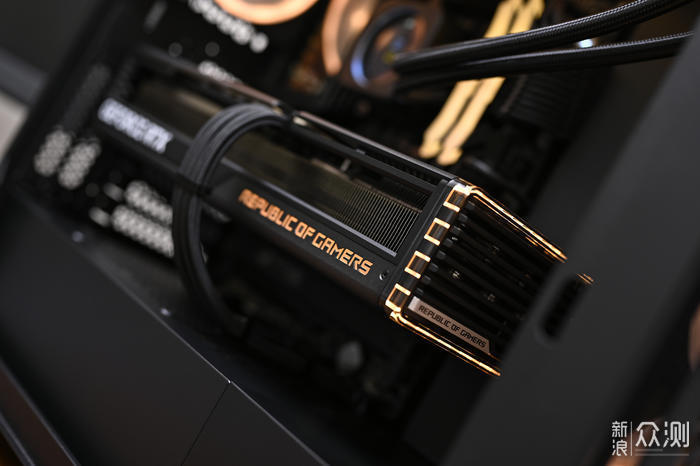

右侧下方是 REPUBLIC OF GAMERS Logo 字样，右侧透明亚克力为环形灯带，同时具备 ARGB 灯效。

ROG Strix RTX 4080 O16G 猛禽显卡配备金属一体化背板，整卡采用全新的散热模组设计，配备全包围式散热面板、背板和压铸金属框架。

使用了力学性能更好的ADC 10高硬度铝合金材料，大幅增强显卡扛变形的能力。

尾部镂空式设计，贯穿通风，减少尾部重量防止下垂，同时兼顾散热风道。。

上面还雕刻有 ROG Logo，每一个组成条纹均为高光倒角处理。

前面板三颗 AF120 RGB ELITE 风扇背部灯效。

机箱背部 FAN&RGB HUB 及 iCUE Lighting Node PRO RGB 灯光控制器 连接情况。

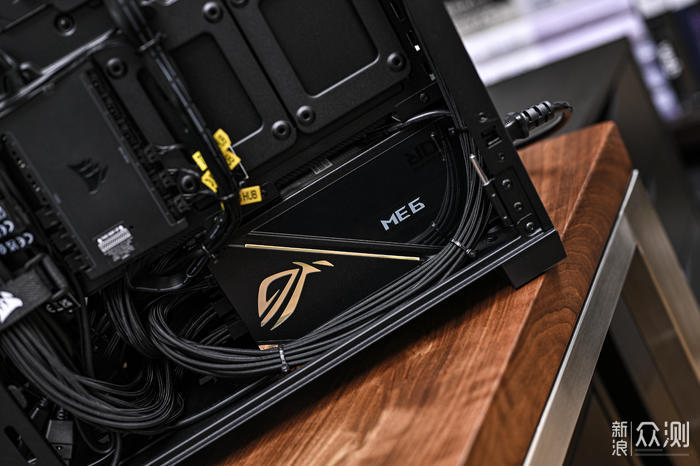

ROG Thor 1200W Platinum II 雷神 2 代灯效及功率显示。

这款内置 OLED 显示屏，开机时有载入动画，可实时显示负载瓦数、电压等信息。

机箱尾部上方左侧是主板 I/O 接口，右侧是 1 个 120mm 风扇位，安装了 1 颗海盗船 LL120 RGB 风扇排风。

下方为显卡及电源接口。

二、配件开箱。

主板选择了华硕玩家国度 ROG MAXIMUS Z790 HERO。

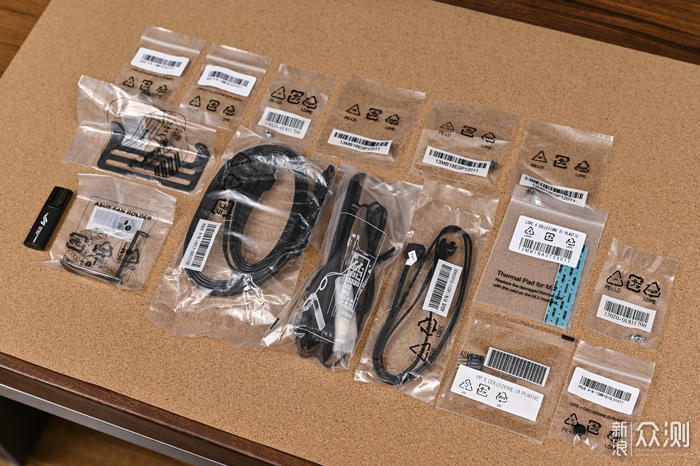

附件非常丰富：Wi-Fi 天线、ROG HYPER M.2 CARD、M.2 导热贴、4 根 SATA 线、1 个 Q CONNECTOR（机壳排线集线器）、USB 随身碟（内附驱动与说明文件）、多颗 M.2 螺丝和螺柱和软垫、RGB/ARGB 延长线、ROG VIP 卡，还有一个VRM 风扇支架和一个内存风扇支架。

ROG MAXIMUS Z790 HERO 的包装盒内还附赠了一张 ROG HYPER M.2 CARD 拓展卡，单槽位设计，通体由两块厚实的铝合金加工而成，可以提供两个额外的 M.2 硬盘位，其中 1 个支持 PCIe 5.0。金属装甲非常厚实，预贴导热贴，为固态硬盘稳定运行提供低温保障。

华硕玩家国度 ROG MAXIMUS Z790 HERO 延续了 Z690 HERO 外观，主板采用最新的 Z790 平台设计，搭载20+1供电模组（90A），配备双 ProCoolⅡ 高强度供电接口，轻松驾驭 13 代酷睿 i9 旗舰处理器。

主板 I/O 和 VRM 供电散热片非常厚实并做了大面积斜纹镂空切割，使用导热管连接上方和左方的散热片，并使用高传热系数的导热贴压制电感和供电模组，更有背板辅助被动散热，增加了散热面积提高了散热能力，保障主板供电低温高效运行。

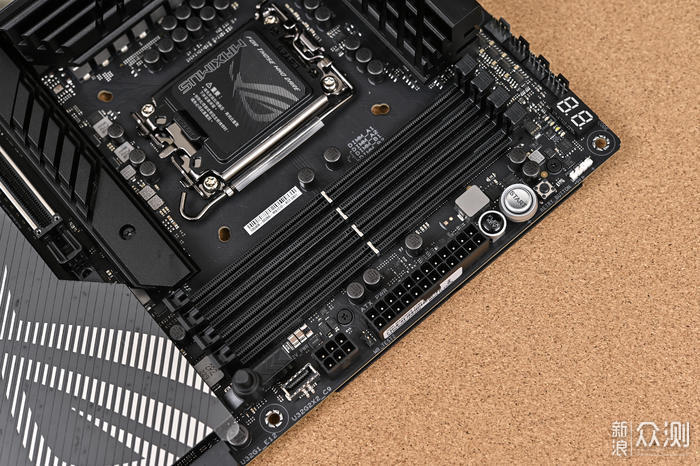

ROG MAXIMUS Z790 HERO 提供了四个最高支持 128GB DDR5 7800Mhz 的内存插槽，右上角标配 Debug 侦错灯、独立开关机和重启键方便裸板超频使用。

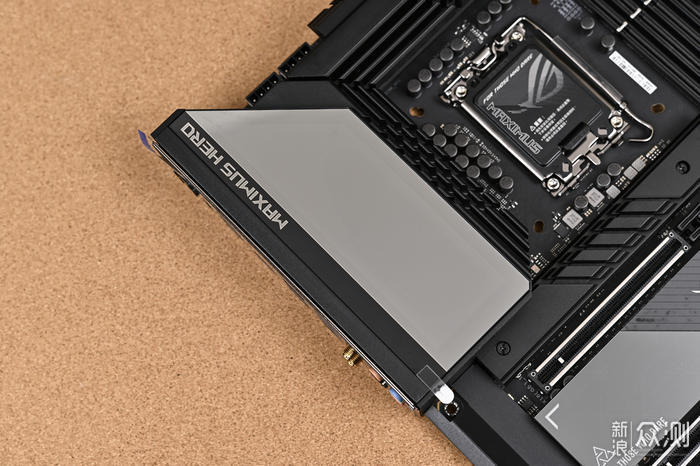

供电 I/O 散热装甲单面镜+LED 点阵设计，加入 Polymo 动态灯效，可同时呈现 2 种图案，可呈现 ROG/HERO 两种图案，并支持动态效果，可变幻绚丽多彩的个性图案。左上角还有银色 MAXIMUS HERO 字样。

主板 CPU 供电为双 8Pin 设计，8+8-PIN PROCOOL II 确保供电输入稳定和保持低温。

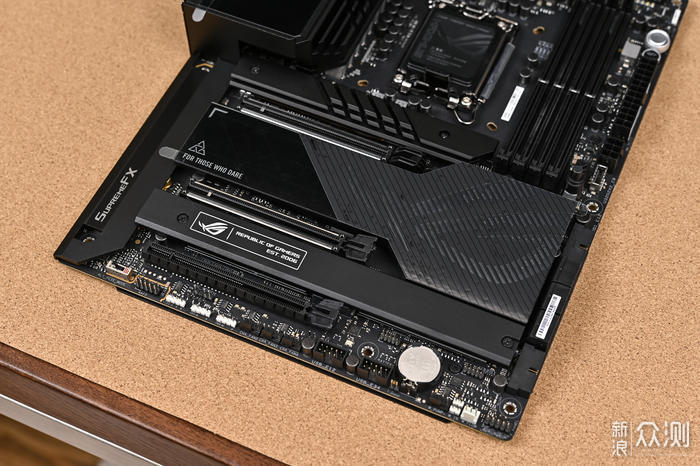

主板下方通体覆盖大面积厚实的散热装甲，PCH 散热器的外观银黑条纹组成的ROG信仰之眼，无 ARGB 灯效，个人更喜欢这样有金属质感的无光设计。两个PCIe5.0 x 16 扩展插槽的表面均有金属保护罩，提高接口强度的同时还可以避免信号干扰，下方还有一个 PCIe 4.0x16 插槽。第一条 PCIE X 16 支持最高 PCI-E 5.0 X16，第二条 PCIE X 16 支持最高 PCI-E 5.0 X 8 （以上 2 根共享 CPU PCI-E 5.0 X16，提供 X16/X0 或 X8/X8 的组合），最下方PCIE x16 实际为 PCI-E 4.0 X8 的通道，方便支持 ROG HYPER M.2 CARD 上的双 PCI-E 4.0 X4 M.2 SSD。

拆除厚重的散热片，可以看到主板提供了 3 个 M.2 数据接口，均预贴了导热贴，均支持 M.2 Q-LATCH 快装快拆设计，其中两个支持 PCIe4.0x4，另一个支持 PCIe4.0x4&SATA 模式，最上方为直连 CPU。

华硕自家 SUPREMEFX 设计，内含 1 颗 REALTEKALC 4082 CODEC，还有 1 颗外置的 ESSS ES9218PQQUAD DAC 芯片，和多颗声电容提供逼真的游戏音效和动听的听觉感受。

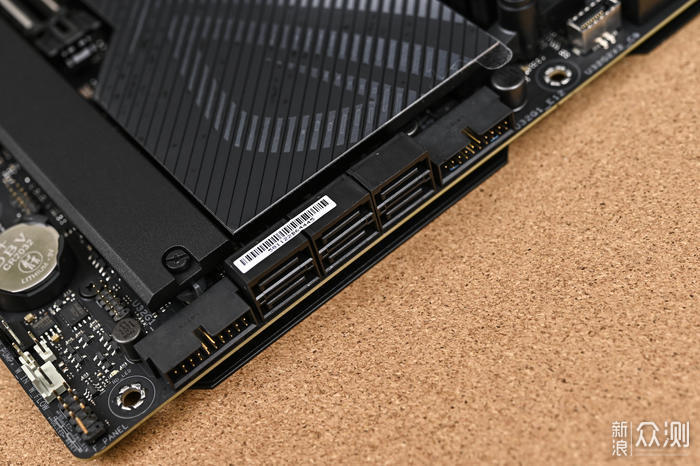

配备 6 个 SATA 6G 存储端口。

接口方面是非常丰富的，从上到下分别为：1 x BIOS FLASHBACK 按钮、1x CMOS 按钮、1 x HDMI 2.1 端口、4 x USB 3.2 Gen 1 5Gbps Type-A 接口、2 x Thunderbolt 4 Type-C 40Gbps 接口、5 x USB 3.2 Gen 2 10Gbps Type-A 接口、1 x 2.5 Gbps 有线网口、1 x USB 3.2 Gen 2 10Gbps Type-C 接口、2 x Wi-Fi 6E 无线天线接口、5 x3.5mm 音源孔、1xOptical S/PDIF 输出音源孔。

主板背面是一整面金属背板，这是 HERO 主板头一次享受如此待遇，中央斜纹几何图案和暗纹设计，右下角是巨大的败家之眼 Logo 设计。

显卡同样来自华硕玩家国度 ASUS ROG STRIX RTX 4080 O16G Gaming 猛禽。

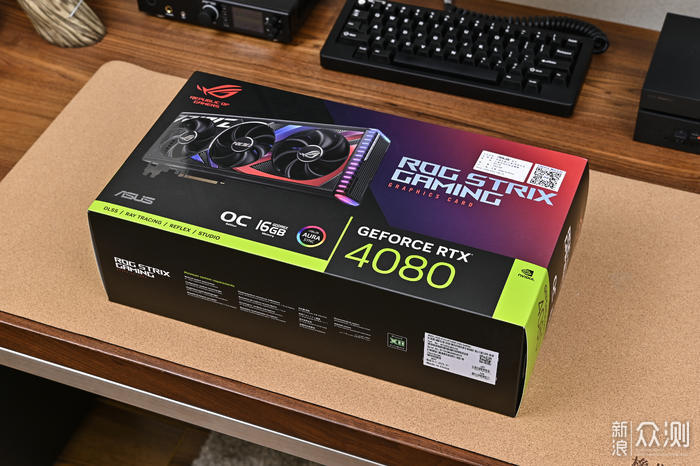

华丽的外包装箱，包装背面图文并茂，详细介绍了显卡特色功能及规格参数。

包装内是一个黑色内胆盒，上面印有科技暗纹，左下角印有 ROG STRIX 银色字样。

内胆盒上翻式，可以看到显卡背防静电袋包裹，内部采用定制发泡棉固定，保障显卡运输安全。

附件方面，包括说明书、可组装的华硕感谢卡、支架及供电线材使用指南，以及一张 ROG 产品收藏卡。

附赠一条 16Pin to 3x8Pin 转接线、带 ROG Logo 的魔术贴一条，还有一个显卡支架。

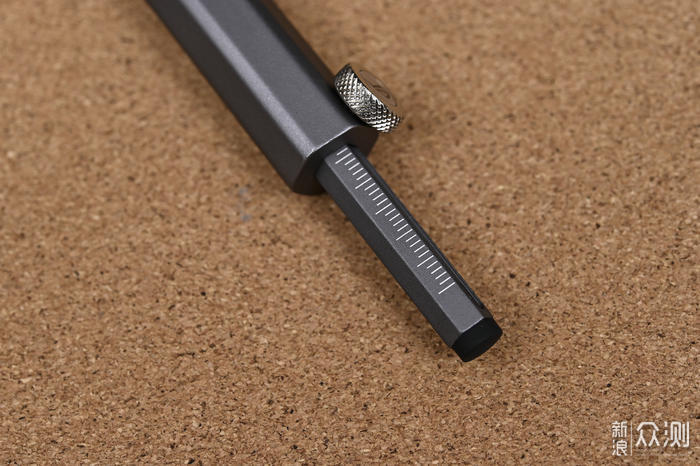

显卡支架为铝合金材质，表面灰色阳极处理，六角菱形类似铅笔，末端有一个印有 ROG 败家之眼 Logo 的铜制旋钮。

松开旋钮，内部伸缩杆即可滑动，附带刻度方便精准调节。伸缩杆一段为黑色橡胶材质，保护并防止刮伤显卡。

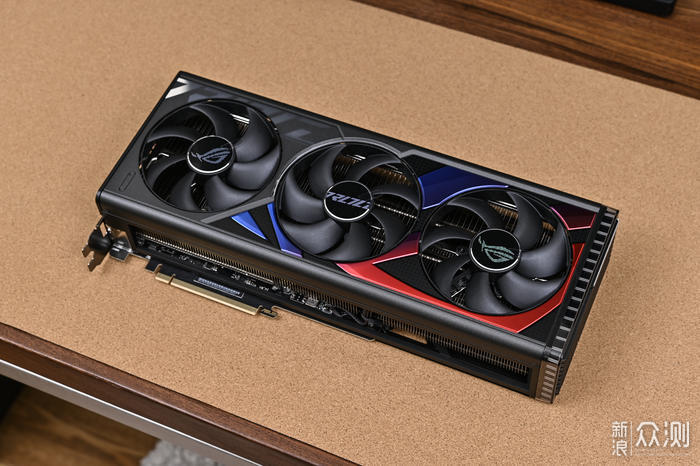

来看显卡本体。显卡为长方形，尺寸为：357.6 x 149.3 x 70.1mm，外观设计加入了大量赛博朋克世界观的元素，表面采用深灰色铝合金材质表面配有极具特色的红蓝渐变配色。规格方面，ROG Strix RTX 4080 O16G 猛禽显卡采用了 RTX 4080 核心，拥有 9728 个 CUDA 核心，支持 PCIe4.0，显存为最新的 16GB GDDR6X，显存频率为 22.4Gbps。受益于显卡散热用料扎实，显卡的默认频率就达到2625Mhz，加速频率为2655MHz，相比公版频率高出不少（公版为2510MHz）。

显卡正面三颗巨大的新升级的 Axial-tech 7 扇叶双滚珠轴流风扇，提供比上一代多出 23% 的风量通过显卡，进而实现更低的温度与噪音和更高性能。支持反向旋转和 0dB 技术，准确引导气流，两侧风扇的旋转方向与中央的风扇相反，以减少散热模组内部的空气乱流，并提升通过散热器的风量。同时，具备风扇智能停转模式，当 GPU 温度低于 50℃ 时，三个风扇将停止运转，可以在安静的环境中畅玩不需高性能的游戏，或是执行轻量作业。当温度超过 55℃，风扇便会再次启动，并参考平衡工作或娱乐性能和噪音的转速曲线。

左上角有图腾化的 ROG 信仰 Logo。

右侧红蓝相间的“败家之眼”标志贯穿风扇之间，非常具有设计感。

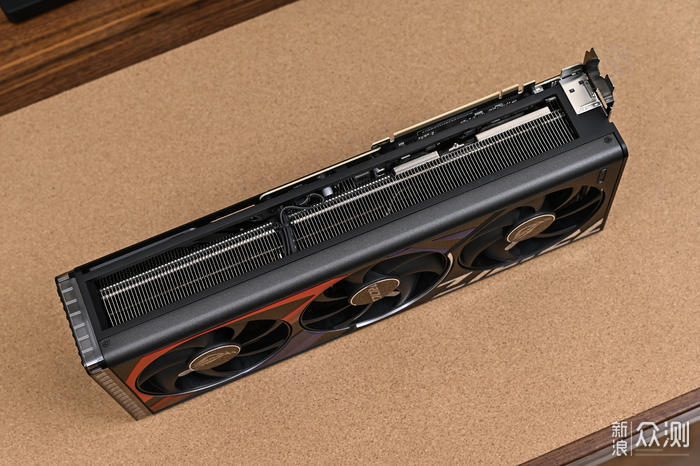

整卡 3.5 槽厚度，显卡侧面可以看到中央全部镂空式设计，内部密集的散热鳍片，核心采用均热板直触与热管内埋设计，内置四个 8 毫米和三个 6 毫米热管，均热板具有铣削而成的凹槽，让散热导管下嵌而不被压平，使热源更有效传递到鳍片。相较于传统的热导板和热导管组合，这种强大的组合在承受 500W 散热负载时，可让 GPU 温度降低多达 5℃。大规模散热系统具备更大的散热空间和更多的散热鳍片，针对三个轴流风扇的风量进行优化，可高效传导 GeForce RTX 4080 GPU 的热量，再由三个轴流风扇高效率排散。

尾部的环形灯带，开启神光同步灯效后灯效炫酷。

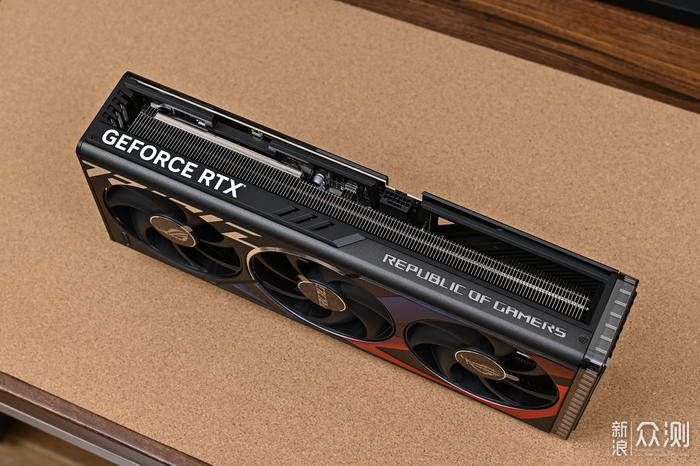

侧面左侧是 GEFORCE RTX 标识。

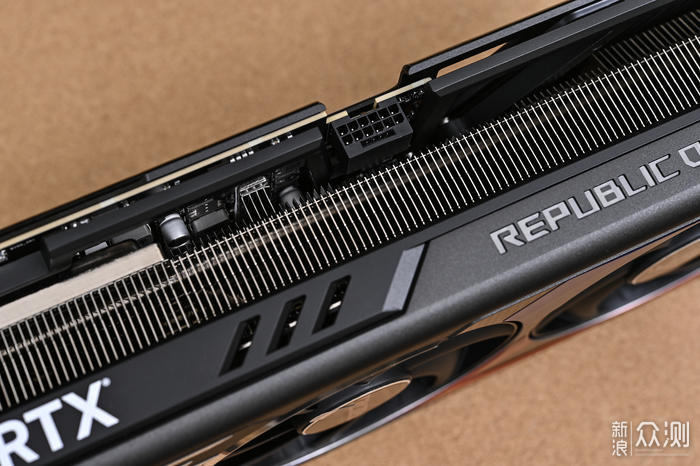

侧面正中为全新 12VHPWR 供电接口，支持 PCI-E5.0 规范，单口可达 600W，采用 18+3 超合金数字供电方案，GPU部分使用了 MP2888A 控制芯片+TDA21570（70A）MOSFET，显存部分使用 UP9529QQKF+SIC6389（50A）供电方案。数字供电控制搭载高电流供电模组和 15K 电容，带来强劲的性能表现。接口具备功率感测功能，配备高速电路，可持续监控电源供应器的输入功率，并利用方便的 LED 指示电压调节和电源线连接问题。

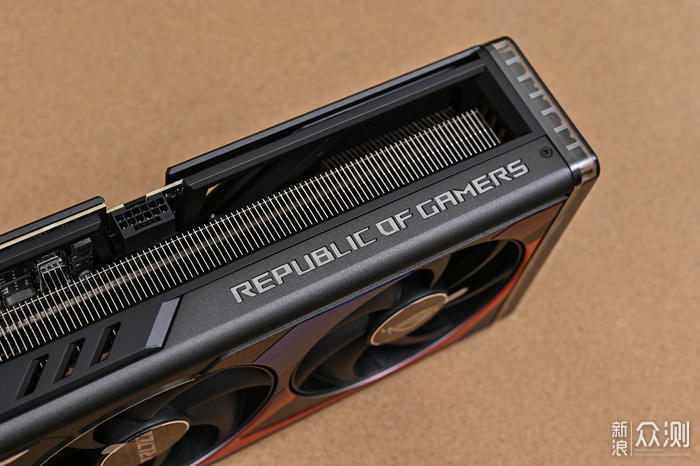

显卡侧面右侧下方是 REPUBLIC OF GAMERS Logo 字样，右侧透明亚克力为环形灯带，同时具备 ARGB 灯效。

ROG Strix RTX 4080 O16G 猛禽配备金属一体化背板。整卡采用全新的散热模组设计，配备全包围式散热面板、背板和压铸金属框架，使用了力学性能更好的ADC 10高硬度铝合金材料，大幅增强显卡扛变形的能力。

显卡背板左侧斜纹切割纹理，左上角是 GEFORCE RTX 标识，中央为 ROG 图腾文 Logo。

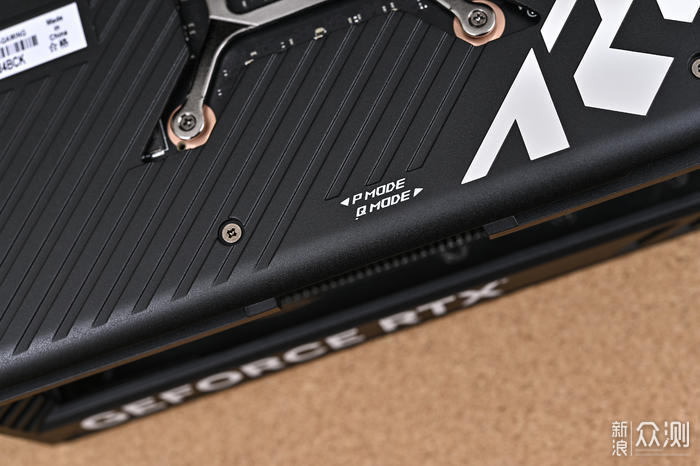

背板左侧面具有方便的双 BIOS 开关。

可以在轴流风扇的「高性能」和「静音」转速配置文件之间快速选择。

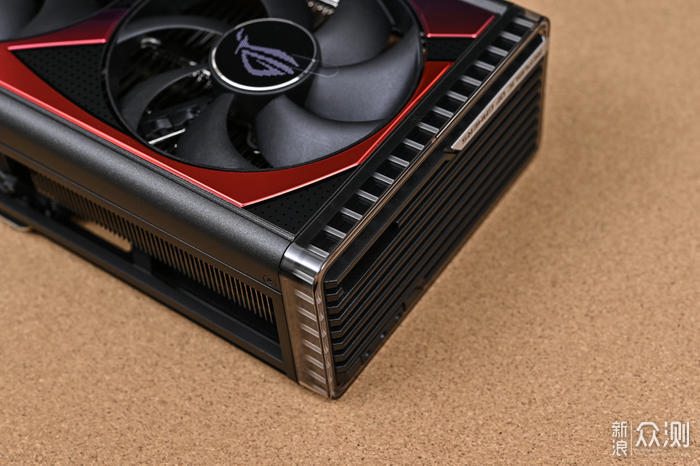

显卡尾部斜纹格栅镂空处理，尾部镂空式设计，贯穿通风，减少尾部重量防止下垂，同时兼顾散热风道。上面还雕刻有 ROG Logo，每一个组成条纹均为高光倒角处理。

显卡另一侧同样镂空设计可以看到超大规模的鳍片散热模组及合金框架。高质量的压铸金属框架、护盖和背板，紧紧保护 PCB 并精巧引导风流。

ROG Strix RTX 4080 O16G 猛禽配备高强度双槽不锈钢挡板，并提供了 3 个 DP 1.4a、2 个 HDMI 2.1 接口，均为原生接口，可方便组件多屏显示方案，最大支持 8K 分辨率。

显卡尾部格栅式散热设计，左下角银色金属铭牌印有 REPUBLIC OF GAMERS Logo，右上角还具备两个 PWM FanConnectⅡ 接口，方便连接风扇，提升整体散热性能。

内存采用金士顿 Kingston Fury Renegade DDR5 RGB 6400 32GB（16Gx2）。

取出内存本体，Kingston FURY Renegade 叛逆者 DDR5 RGB 内存通体黑色加银色混搭的外观设计，并配有不规则的几何切割图案及外层多层次镂空设计非常个性，厚实的铝质散热马甲为内存低温稳定运行提供保障。

内存为 32GB 套装（16GB x2），速率为 6400MT/s，延迟为 CL32，工作电压为1.4V，支持 intel&AMD 双平台。内存内置三款XMP超频预设文件共玩家选择（DDR5-6400 频率，时序为 32-39-39-80 CR2；DDR5-6000 频率，时序为 32-38-38-80 CR2；DDR5 4800 频率，时序为38-38-38-70 CR2）。位于内存马甲中央的 Kingston Fury 标识，下方还有叛逆者英文 Logo。

在内存的右下角标注了 DDR5 字样。

内存顶部则是动态 RGB LED 灯条，顶部印有 FURY 字样，灯条内置大量 LED 灯珠，让内存灯效过渡更自然。内存具备可定制 RGB 动态光效功能，支持采用金士顿 Infrared Sync Technology 技术，配合 FURY CTRL 软件可以可以带来更个性炫酷的灯效表现。

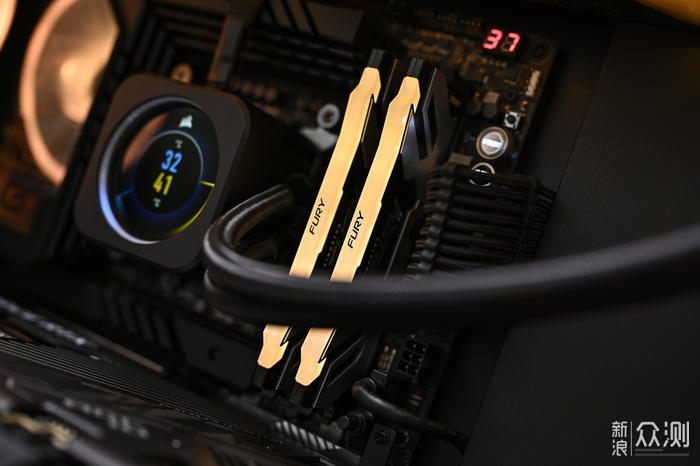

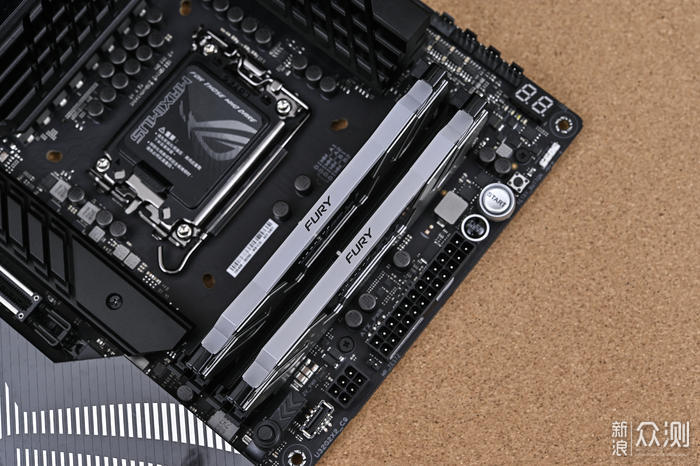

安装到主板的效果展示。

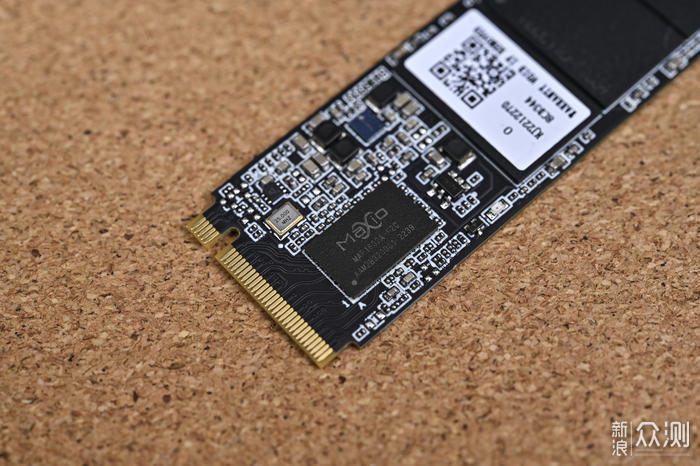

固态硬盘来自宇瞻 Apacer AS2280Q4X M.2 PCIe Gen4x4 1TB。

宇瞻 AS2280Q4X 采用了 PCIe 接口设计，支持最新的 PCIe Gen4x4 规格，符合 NVMe 规范，提供比一般 SATA SSD 快 10 倍的卓越性能和功效，同时可兼容 PCIe 3.0。连续读取速度可达 5000MB/s，连续写入速度可达 4400MB/s，随机写入速度可达 750k IOPS，理论最大写入量为 600TB。

AS2280Q4X 采用 3D TLC 闪存，可提供高达2TB的容量选项，并具有更高的效率和可靠性。透过 OP (over-provisioning) 空间预留技术，可更有效率地执行垃圾回收机制(garbage collection)、平均抹写(wear-leveling)和坏区管理(bad block management)，延长 SSD 使用寿命。

支持智能温控调频机制，可动态调整频率，提高数据可靠性，并在过热时提供保护机制维持效能。此外，透过 E2E（端对端）数据保护来进行侦侧及除错控制，AS2280Q4X 可有效确保数据的安全性和完整性，同时延长的 SSD 使用寿命。

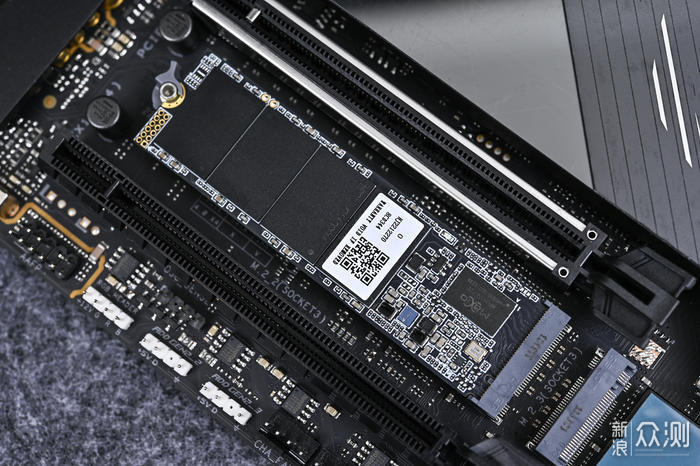

安装到主板上。

电源选择了拥有10年质保的华硕玩家国度 ROG Thor 1200W Platinum II 雷神2代。

上翻式包装颇具仪式感，盒盖内印有玩家国度败家之眼 Logo。

附件包括说明书、Cablemod 定制线优惠卡、理线梳、魔术贴、理线扎带以及固定螺丝若干，还有一个 ROG 败家之眼 Logo 铭牌。

首先是丰富的全模组线材，主要供电模组线材均为黑色蛇皮包网设计，线材较柔软易打理，其他如大 D 口及 SATA 接口线材均为橡胶扁平线设计。这次雷神2代电源针对高端显卡做出了多项专属优化设计，配备了 PCIe 5.0 规格的 12pin 供电线材，满足新一代显卡功耗需求。

这款电源整体尺寸为 190mm x 150mm x 86 mm，定制的铝合材质拉丝工艺的上盖质感无敌，内置 13.5cm 双滚珠轴承的轴流风扇，采用连框设计，也带来更大的风量和风压。

铝合金散热风扇罩一角的 ROG 标识。

水晶三角体的"THOR"标识具备 ARGB 灯效。

电源一侧为华硕雷神 2 代电源的特色屏幕显示功能，镜面饰板设计，内置 OLED 显示屏，开机时有载入动画，可实时显示负载瓦数、电压等信息。右侧 ROG 标识及斜纹为 ARGB 设计，通过单独的信号线接驳主板(5V RGB 接口)支持 ARGB 光效自定义及 AURA 神光同步调控。

电源另一侧对称设计，左上角标注了电源型号及瓦数，斜纹相隔右下角则是 ROG 败家之眼 Logo。

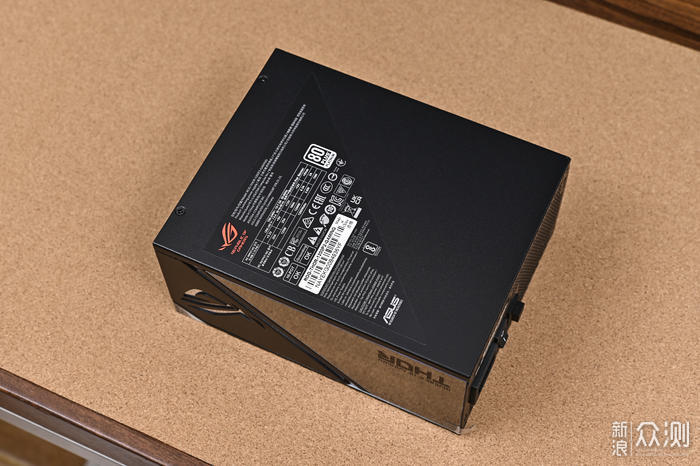

背板铭牌贴纸标注了电源具体参数及生产讯息。这款电源采用了海韵方案，额定1000W功率，白金全模组设计，为单路12V输出的设计，ROG 雷神 2 代电源通过了 80 PLUS 白金认证和 Cybenetics Lambda A++ 噪声等级认证(噪音＜20 分贝)，同时配备了定制散热片和 Axial-Tech 风扇，其 PWM 智能转速控制拥有安静的声学特征。电源可以承受 500W 负载的无风扇散热，在 700W 负载下风扇以 12%-15% 的转速运行。

接口方面非常豪华，提供 1 个 24pin 主供电接口、1 个 12pin PCIe 供电接口、2 个 4+4pinCPU 供电接口、1 个 12pin PCIe 供电接口、8 个 6+2pin PCIe 供电接口、12 个 SATA 供电接口、6 个 D 型 4pin 供电接口。

电源尾部通体镂空通风散热设计，中间 0dB Fan 按钮在弹起时( ON) 时为风扇启停技术模式，其可以在低于 50% 负载时完全停转风扇，右侧为电源接口，下方还有ROG标识铭牌。

一体水散热器选择的美商海盗船 USCORSAIR iCUE H150i ELITE LCD Display Liquid。

附件扣具比较齐全，AMD 和 intel 全平台，包含最新的intel 1700。额外多送了风扇固定长螺丝，方面日后额外购买风扇“夹汉堡”。附带 CORSAIR iCUE Commander CORE 风扇&灯光控制器，通过主板上的 USB2.0 和电脑连接，一个 SATA 电源接口用于供电。通过这个灯光控制器，可以最多控制 6 颗风扇，准确调节他们的转速及单独调节每颗风扇的每颗 LED 灯珠，即便接上水冷还可以额外再接三个风扇，给风扇多的电脑安装带来了非常大的便利。同时附带 3M 贴纸方便将控制器粘贴到机箱的任何地方。

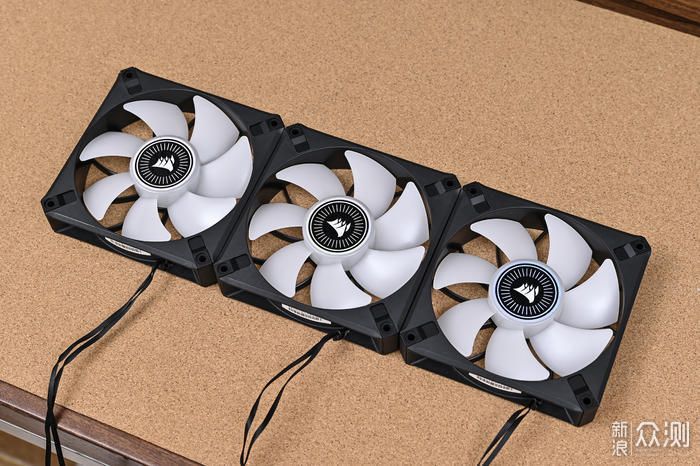

搭配水冷的是海盗船全新的 ML RGB ELITE 120 磁悬浮轴承风扇，每个风扇上有八颗 CAPELLIX RGB 灯珠可受 iCUE 软件单独控制。四角的减震橡胶模块避免风扇在运行中的震动与噪音。

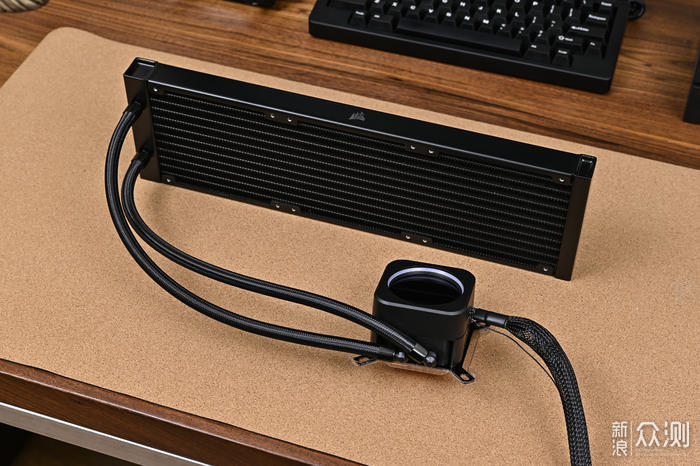

这款一体水使用大面积的铝制冷排和铜底散热。

来看下冷头，冷头上的屏幕分辨率 480x480、600cd/m2 亮度、6100 万色的 2.1 寸 IPS LCD 显示屏不仅可以显示各项 iCUE 上面的数据，还能支持普通 JPG 或者 GIF 之类的动图。冷头出厂直接安装了 Intel 的扣具，背板是金属材质，扣具为模块化设计，无需工具就可完成在 AMD 和 Intel 平台的安装和使用使用。

显示屏周围有 24 个可单独控制的 RGB LED 环，可使用 iCUE 软件对其进行编程。

冷头编织进出水管特写。冷头采用了高校静音的离心泵设计，提供高效液体流动的同时，产生更低的噪音，实现高效低噪的运行。内部有128条微水道的预涂硅脂纯铜底。

360mm 冷排规模。

7mm 厚的单 Fin 360冷排，冷排鳍片密度较高。

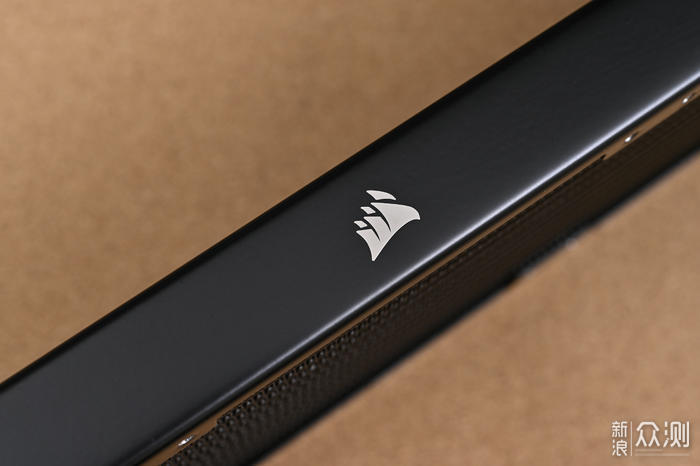

冷排侧面中间位置有一个精致的金属海盗船 Logo。

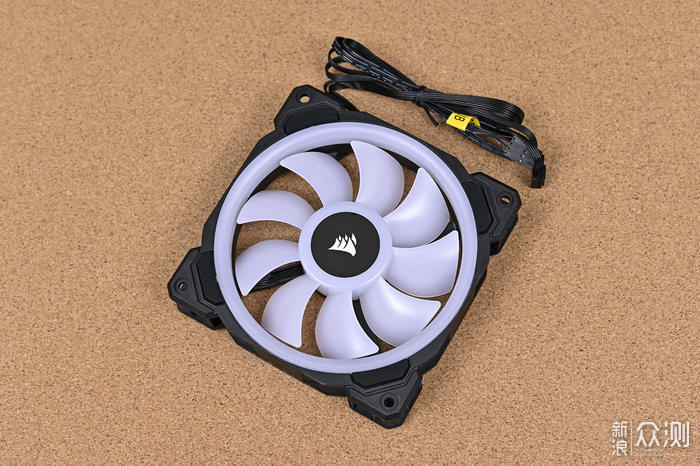

为机箱尾部添置了一颗海盗船 LL120 RGB 风扇。

风扇可在 360 RPM 到 2,200 RPM 的范围内动态控制风扇转速，尽可能降低噪音或增大气流。

机箱来自美商海盗船 USCORSAIR iCUE 5000D RGB AIRFLOW。机箱尺寸：520 毫米 x 245 毫米 x 520 毫米，通体黑色外观，钢结构框架，CPU散热器限高 170mm，显卡限长 420mm，电源限长 225mm，应对目前的旗舰级平台还是比较轻松的。空间利用很充分，顶部、前面板、还有侧板均可安装 360mm 水冷排，作为中塔机箱具有非常优异的水冷扩展。机箱主板侧是免工具拆装的钢化玻璃侧板，可以更好的展示高端硬件和RGB 灯光的灯效，前面板菱形开孔设计，冷空气则从孔洞进入机箱充分散热内部硬件。

优化进气的镂空式钢制前面板，让系统进风效率大提升，提高散热性能。

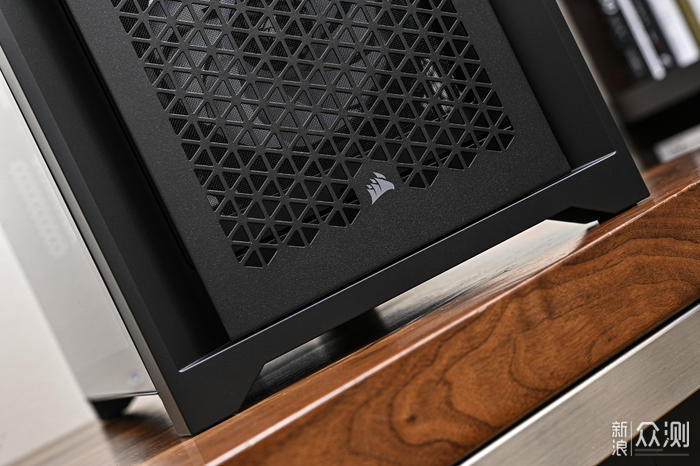

位于机箱前面板下方的海盗船帆船 Logo。

取下前面板菱形开孔钢板，里面还有一块磁吸防尘网，网眼非常细，可以有效降低灰尘的吸入。

前面板防尘网边框上的 5000D 标识。

取下防尘网，三颗 AF120 RGB ELITE 风扇映入眼帘。这款风扇具备 2100RPM 高转速，65.57CFM 风量，采用 AirGuide 技术，具备更高的静压和集中的气流，更好的进气散热。前面板支持最大 360mm 冷排安装，支持最大 3 个 120mm 或 2 个 140mm 风扇安装。

机箱顶部中央菱形开孔面板，高透气性方便内部热量迅速排出。

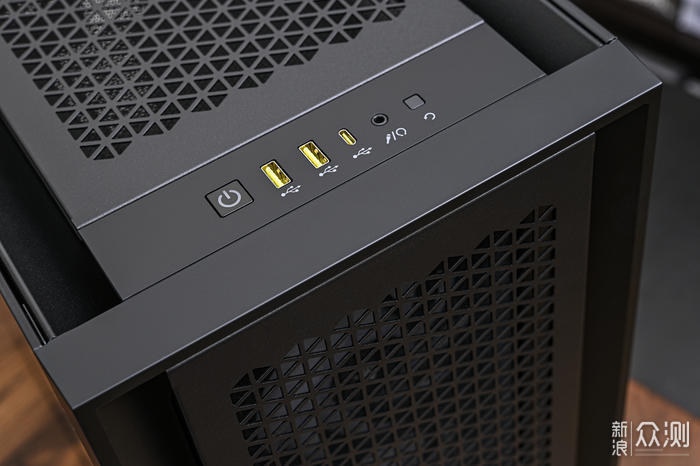

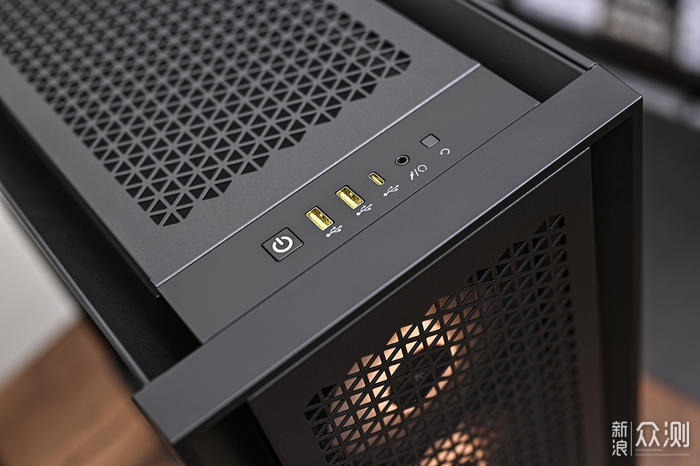

前置接口部分，从左到右依次为：电源开关键、USB 3.2 Gen1 Type-A x 2、USB 3.2 Gen2 Type-C x1、3.5mm 复合音频接口 x 1、重启键。

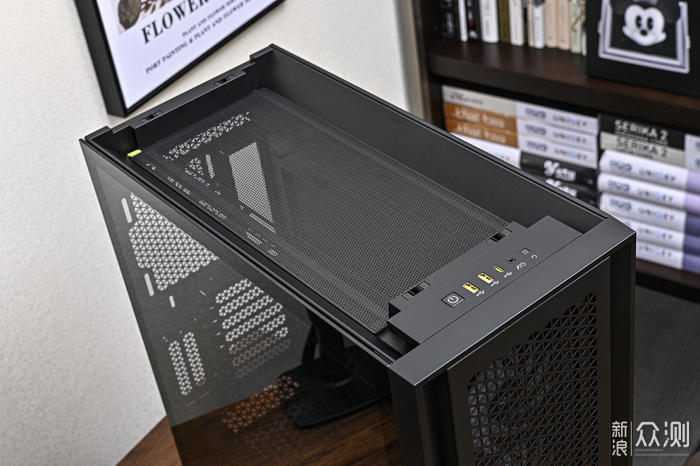

顶部菱形开孔面板取下后，内含一整张黑色色防尘网，海盗船标志色黄色的小提手方便拆装清洗。

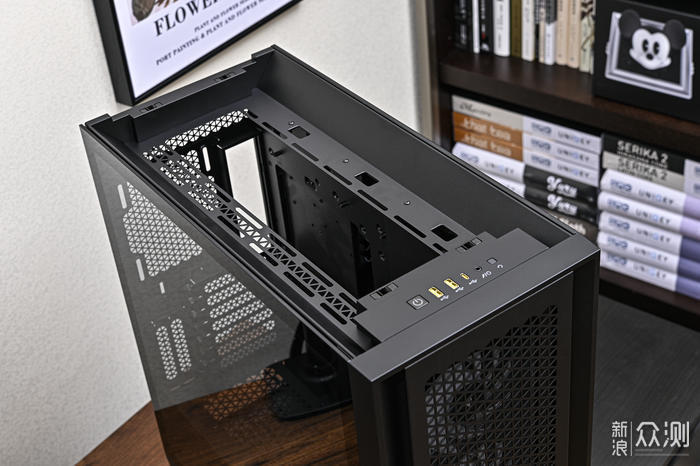

取下防尘网，可以看到顶部支持最大 360mm 冷排规模。风扇方面支持 3 个 120mm 或 2 个 140mm 风扇安装。

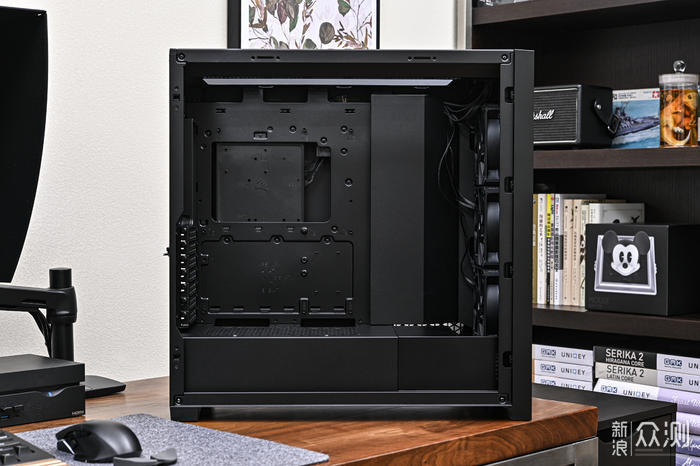

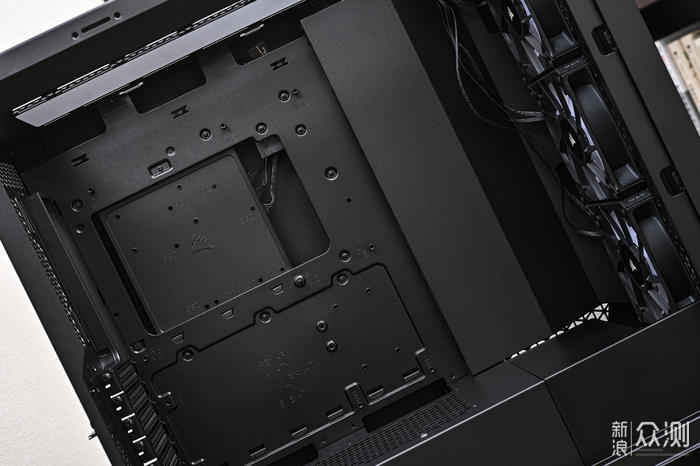

来看机箱主板侧情况。CPU风冷散热器最高 170 mm，显卡最大支持 420mm。

主板安装位从 ITX-E-ATX 均可安装。

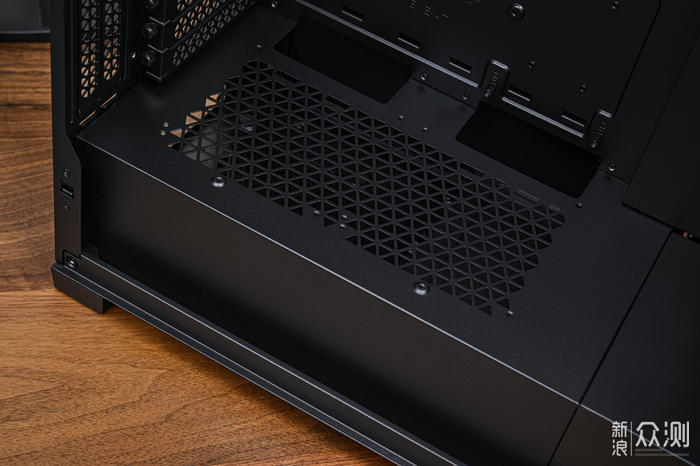

电源仓上方这次做了升级，进行大面积菱形开孔辅助散热，更可安装 2 颗 120mm 风扇进一步辅助显卡降温。同时此处也可以安装一个 280mm 冷排。主板背面的 2.5 英寸硬盘支架也可以固定在这里，用户可以根据自身需求选择 2.5 英寸硬盘的安装位置。

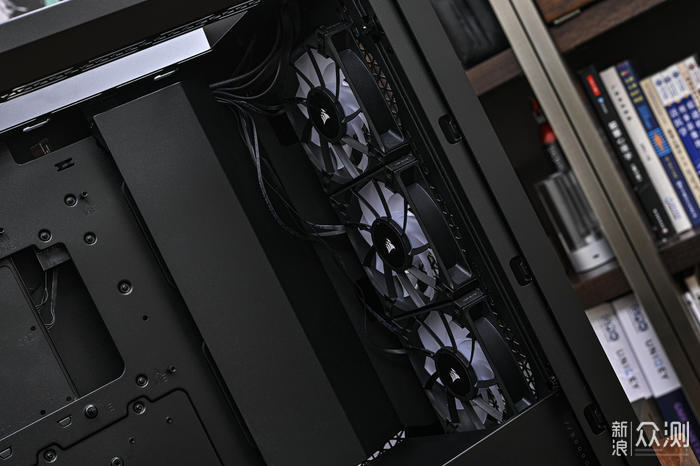

机箱前置的三颗 AF120 RGB ELITE 风扇。

电源仓前面为可替换安装挡板，默认可安装单面风扇的冷排，标配可替换电源仓盖板。更换电源仓前置盖板可以为前置、侧置冷排提供更多的空间，也能遮挡下部电源/硬盘区域，起到美化效果。5000D 的标志非常低调的印在电源仓前部的角落里。

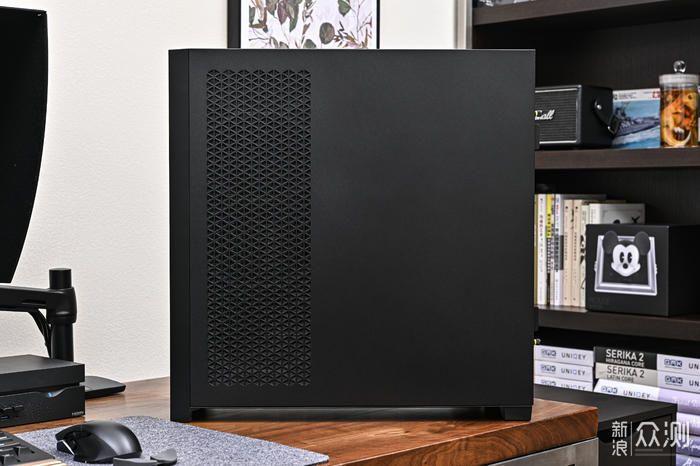

机箱背部一整面钢板，左侧还有长方形面积通风孔。

通风孔和其他面板相同的菱形格开孔设计。

取下背板来看内部情况。机箱背面左侧是额外的 360mm 冷排安装位，可安装冷排或者 3 个 120mm 风扇。

右侧是一个磁吸合页舱门，打开后机箱背面才真正展示。背部提供了 25mm 的理线空间，同时，海盗船 RAPIDROUTE 易捷理线系统可以让你轻松将主要线材放入一个专门的隐藏式同道中，多个位置均提供理线孔及魔术贴，理线更轻松。

右侧舱门可以完全拆卸方便装机理线。

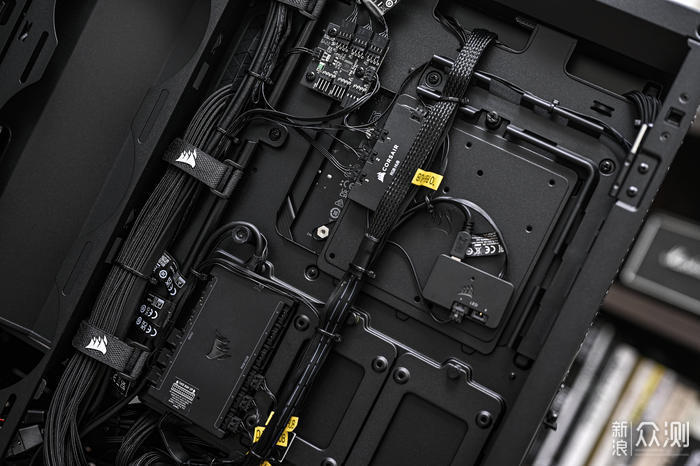

主板背面有一个盖板，安装有 2 个控制器，从左到右依次为 RGB HUB 及 iCUE Lighting Node PRO RGB 灯光控制器，均使用 SATA 接口供电。RGB HUB拥有 6 个专用 RGB 接口，同样被标配风扇使用了 3 个。灯光控制器支持两条 RGB LED 通道，单个通道最多支持 6 个 RGB 风扇。

左侧还有一个风扇供电 HUB，使用 SATA 接口供电。风扇供电 HUB 拥有 6 个 4 针 PWM 接口，其中 3 个已被标配风扇使用。

机箱特色 RapidRoute 易捷理线，包含一个 25mm 背部空间，可以将主要主要线材轻松整理进一个专门通道，并将其他线材全部置于主板背部。

机箱背板标配三个 2.5 寸硬盘支架，提供充足的存储扩展，免螺丝拆卸方便安装与拆除。机箱底部预装一个硬盘笼，可以安装两颗3.5或2.5寸硬盘，后方是电源仓，最大支持 250mm 长电源，通过拆除硬盘笼可以获得更大的电源空间和线材收纳空间。

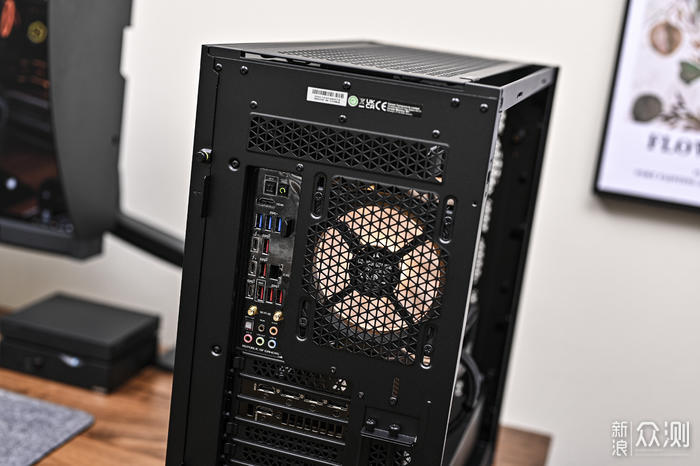

机箱背面上部是主板 I/O 接口槽位，右侧是 12cm 风扇安装位。

下部是 7PCIE 挡板，标配双槽显卡竖装槽位，下方是 ATX 电源安装位。

机箱电源处底部有通风孔，电源仓可抽取防尘网，方便清洁。

三、测试环节。

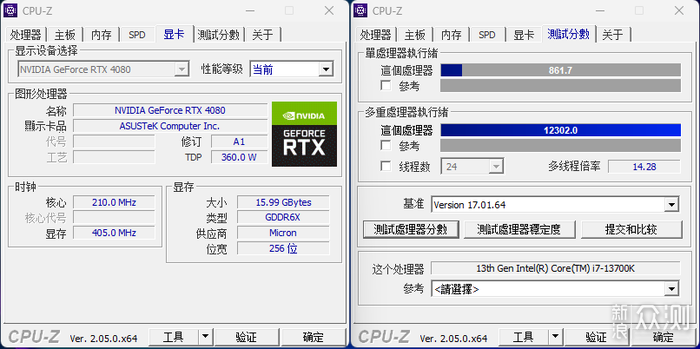

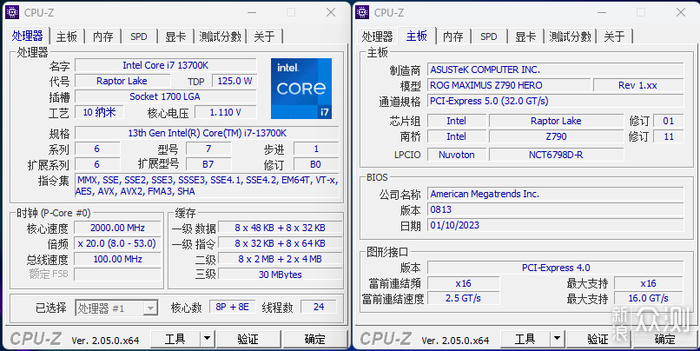

CPU-Z 信息及单核多核跑分。

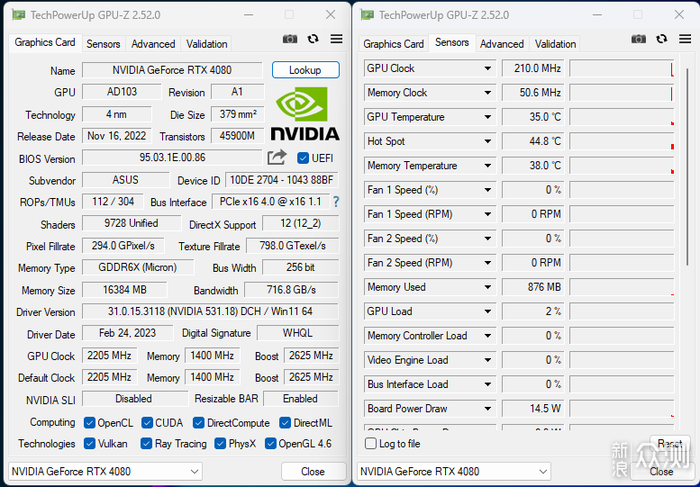

GPU-Z 信息。

AIDA64 Cache & Memory Benchmark 测试。

AIDA64 GPU Benchmark 测试。

TXBench 硬盘读写测试。

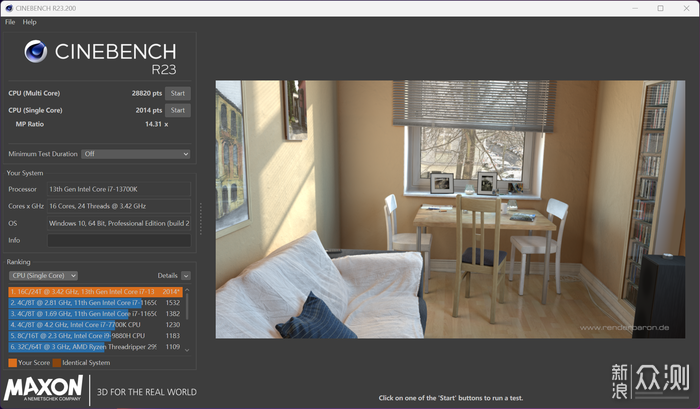

CINEBENCH R23 测试。

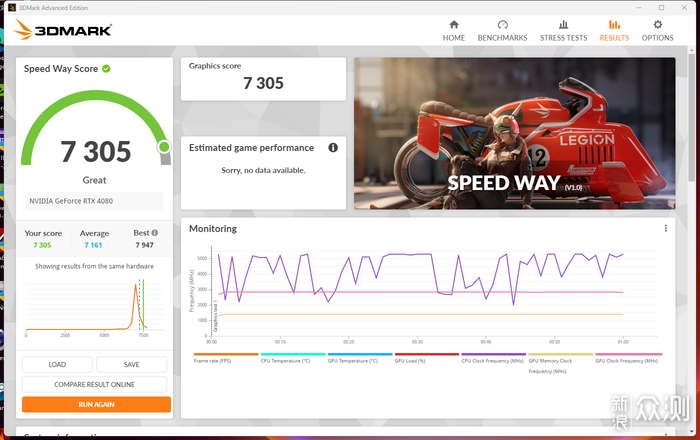

SPEED WAY 测试。

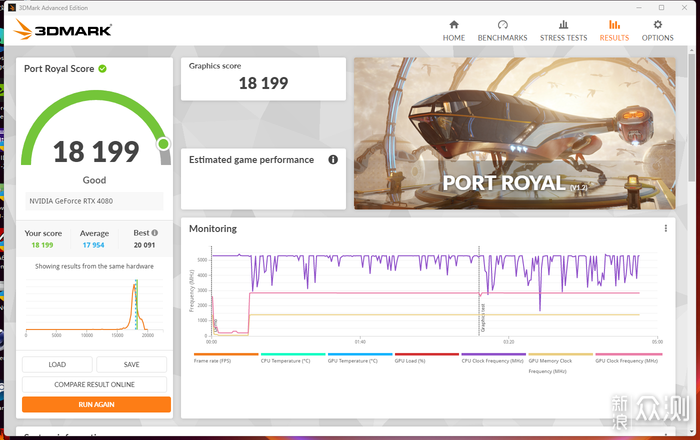

Port Royal 测试。

Time Spy Extreme 基准测试。

Fire Strike Ultra 测试。

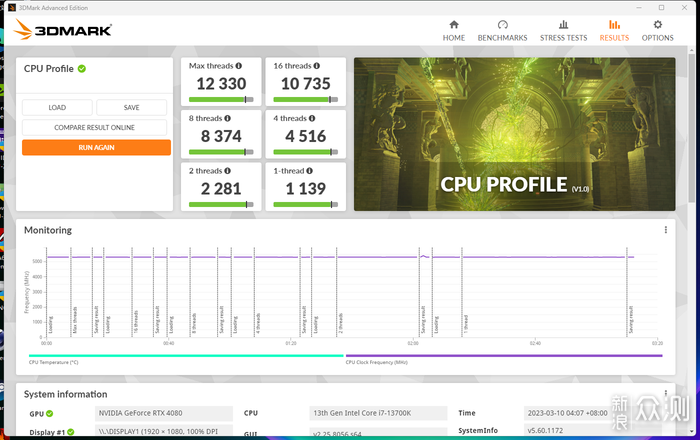

CPU PROFILE 测试。

光线追踪测试 86.19 FPS。

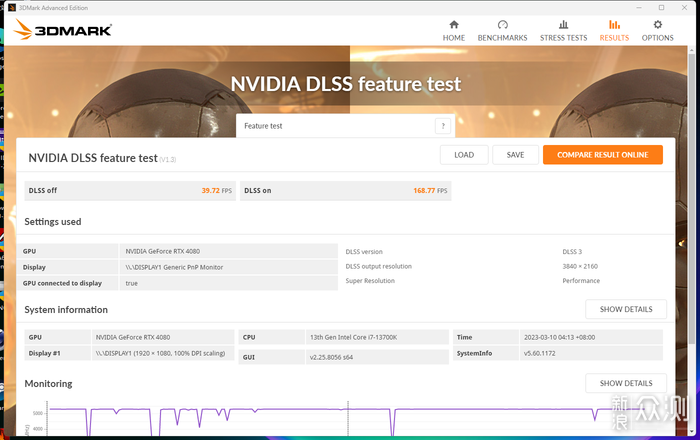

NVIDIA DLSS 功能测试，DLSS关闭 39.72 FPS，DLSS开启 168.77 FPS。

室温26°C，单烤Aida64 FPU 10分钟，13700K 77°C 左右，4080 36°C 左右。

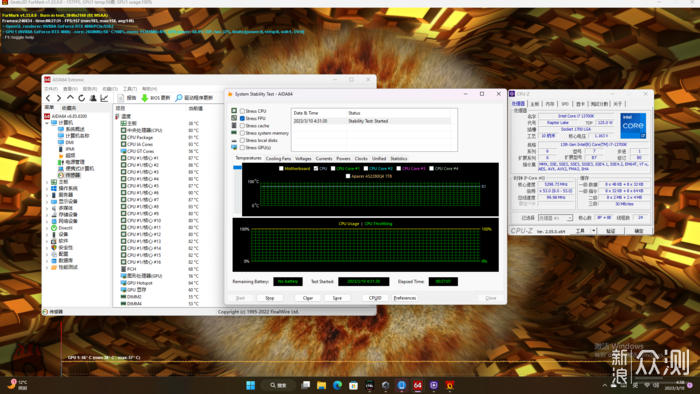

室温26℃，双烤Aida64 FPU&Furmark 4K 8SMAA 10分钟，13700K 80°C 左右，4080 56°C 左右。

至此装机全部结束，以上仅代表个人观点，如有疑问欢迎留言交流，谢谢耐心观看！
