今天生日,装一台高质感无光主机——aboStudio ContainerL。这是一款 MATX 机箱,外观方面是非常硬朗的机甲风格,整机尺寸:400x200x400mm,黑灰双色可选(此次为莹银灰配色),整体材质为 6061氧化铝,CNC/喷砂/阳极氧化工艺制成,表面阳极处理和各种拼接边缘、接缝处理非常精致,本人也是多年客制化键盘老玩家,个人认为虽然是量产机箱,但是做工和用料堪比定制机箱。兼容性方面,CPU塔式散热最大 165mm,冷排最大支持 280mm 规格,显卡最大 330mm,支持 ATX 电源。这款机箱内部没有采用功能分区,在硬件搭配上要注意显卡和电源的长度,电源长度最大建议不要超过 140mm,否则会影响显卡长度;在理线方面,线材要尽量选择柔软易打理的线材,机箱附赠了很多理线夹,个人认为电源下方位置的理线夹是非常好的设计,而 CPU 双 8Pin 供电线材如果为了理线夹装在主板和冷排中间的话,横着一条线材觉得不是很美观,完全可以利用主板背部加高的铜柱达到走背线的目的,还可以让漂亮的铝合金 CNC 几何底座露出来。



硬件方面采用最新的 AM5 平台,搭配 7950X 主板选择了拥有 16+2 供电模组(110A)的华硕玩家国度 ROG CROSSHAIR X670E-GENE;显卡则是来自影驰 GeForce RTX 4070 Ti 金属大师 OC,无光金属机甲风格和机箱绝配;内存使用海盗船复仇者 Vengeance DDR5 6000 内存,无光矮马甲设计,支援 Intel&AMD 双平台 ;固态使用宇瞻 AS2280Q4X 1TB,顺序读写速度可达 5000MB/s,4400MB/s,最大写入 600TB; 电源来自海韵 FOCUS GX850 搭配自家 90 度 L 型 12VHPWR 压纹模组线,无需弯折,节省空间,安心盖上机箱侧版;散热采用毅凯火力 EK Lux CR240 Dark,采用双腔体高性能 PWM 水泵设计,散热更强,全黑无 RGB 风格是无光主机好搭档;风扇则来自利民 TL-B12 Extrem 性能扇;此外添置了同样机甲风格的酷冷至尊 Oracle AIR 神钥 Air M.2 硬盘盒,双层散热,免工具拆装。好了,介绍这么多,下面进入装机环节。



ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测



硬件配置清单:

CPU:AMD Ryzen 9 7950X

主板:华硕玩家国度 ROG CROSSHAIR X670E-GENE

显卡:影驰 Galaxy GeForce RTX 4070 Ti 金属大师 OC

内存:美商海盗船 USCORSAIR Vengeance 复仇者 DDR5 6000 32GB(16Gx2)

SSD:宇瞻 Apacer AS2280Q4X M.2 PCIe Gen4x4 1TB

电源:海韵 Seasonic FOCUS GX850 Black

线材:海韵 Seasonic 90 度 L 型 12VHPWR 压纹模组线

散热:毅凯火力 EK Lux CR240 Dark

风扇:利民 Thermalright TL-B12 Extrem x4

机箱:aboStudio ContainerL 莹银灰

硬盘盒:酷冷至尊 CoolerMaster Oracle AIR 神钥 Air




一、整机展示。

整机灰黑色调,无光风格。经典灰黑配色。

以下为主机各角度展示。这款机箱是莹银灰款,这个颜色比较特别,在不同光线和角度下,时而是灰色,时而是银色。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

机箱左侧为 3mm 全钢化黑玻侧板。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测



ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

主机主板侧展示。本次装机尽量隐藏模组线材,CPU 双 8Pin线材没有使用机箱原本设计的理线位,而是利用机箱加高的主板铜柱将线材藏于主板下方,视觉上观感会更清爽一些,主板 24Pin 则是利用机箱自带的理线夹固定于电源下方,正面观感还是比较和谐的。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

换个角度可以看到所有网孔边缘均做了开孔处理,视觉上的角度看不出开孔,正面“无孔”让前面板更具整体感。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

机箱顶部则是同样的蜂窝状六边形完全开孔通风,内部隐约可见的风扇架。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

所有开孔各角度边缘、边角衔接的地方均做了高光倒角,做工精湛。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

侧板每个边角均由两颗内六角螺丝固定,螺丝均涂有螺丝胶增加阻力,防滑防松脱。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

侧板前部边缘梯形阴刻,和前面板蜂窝同样隐藏式开孔设计。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

而尾部侧板则呼应顶部全开孔的方式进行了完全镂空。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

打开机箱左侧板,来看机箱内部个硬件情况。多角度整体展示。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

毅凯火力 EK Lux CR240 Dark 一体式水冷。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

无RGB特效,全黑色外观也更有质感。没有了灯光,水冷头不会被 RGB 灯珠二次加热,效能更好些。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

冷头内采用双腔体高性能 PWM 水泵设计,转速可达 3100rpm±10%,结合 0.1mm 微水道铜底,散热效率更高、使用寿命更长。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

ROG CROSSHAIR X670E-GENE 散热模块斜切镂空,内置 RGB灯,支持神光同步。主板供电散热模块采用一体式设计,顶部覆盖印有 ROG CROSSHAIR 字样 Logo,点阵风格。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

美商海盗船复仇者 Vengeance DDR5 6000 32GB(16Gx2)。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

低调无光设计,矮马甲兼容性也更好。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

海韵 Seasonic FOCUS GX850 Black 金牌电源。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

影驰 Galaxy GeForce RTX 4070 Ti 金属大师 OC 显卡。同样的银灰金属机甲风格,无光设计,323*140*63mm(含挡板)的尺寸和这款机箱是非常的搭配的。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

显卡底部安装了两颗 120mm 风扇辅助显卡散热,同时加装了 aboStudio 铝合金同色风扇罩,装好后还留有一定余量。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

显卡右侧的 GALAX 标识。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

背部为全金属背板,金属拉丝加雾面处理。背板左侧 GEFORCE RTX 标识,周边还具有机甲风的几何刻线。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

右侧尾部镂空设计保障散热性能的同时,还可以减重避免尾部下垂。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

海韵 Seasonic 90 度 L 型 12VHPWR 压纹模组线。线材采用软质压纹线,细致如编织质感,装机更美观,线径为 16AWG 高规格线径。无需弯折,节省空间,安心盖上机箱侧版。这款显卡设计了接口内凹式设计,配合海韵的模组线效果很好,凹槽正好将线材内嵌其中,侧方无线材遮挡。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

支持 600W 输出,兼容 ATX3.0 与 PCIe 5.0 规范,端子采用耐高电流合金铜端子,高负载无压力。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

底部安装两颗利民 Thermalright TL-B12 Extrem 风扇辅助显卡散热。其实更多的还是上下观感上的统一。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

尾部同样安装两颗利民 Thermalright TL-B12 Extrem 风扇排风,加装 aboStudio 铝合金风扇罩。当安装280冷排时,可以将这两颗风扇安装到机箱尾部。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

顶部毅凯火力 EK Lux CR240 Dark 双 EK-FPT FAN-120ER 高静压风扇,加装风扇罩。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

主机尾部展示。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

尾部上部类提手式设计,左侧是机箱开关和电源接口以及独立电源开关,下方是主板 I/O 接口,右侧则是上下两个 120mm 风扇安装位。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

这款机箱没有前置 I/O,所有接口均需要到背部操作,最上方是一个青轴机械轴,段落手感,附赠了白色、黑透两款键帽,当然也可以使用其他个性键帽来代替。下方是电源接口,具备电源保险管,右侧为独立电源开关,开启会有红色灯效显示。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

下方则是显卡接口。最下端和顶部同样的长方形开孔,类似提手的设计,下方这个主要是让线材从长方形开孔插入,起到理线不凌乱的作用。4 槽位 PCIe 挡板设计,每个槽位右侧均做了圆柱形开槽,方便螺丝刀进入操作。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

搭配主机机甲风格添置一块 M.2 移动硬盘盒,来自酷冷至尊 CoolerMaster Oracle AIR 神钥 Air。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

同样枪灰色设计,同样的机甲风,简直是绝配。这款固态硬盘盒 USB 3.2接口,读写速度最高可达 1000mbps,双层散热设计,导热迅速外壳凉爽不烫手,全免工具设计,简易安装更好上手,使用者可以随需求自由搭配适合的M.2 SSD固态硬盘、调整储存容量。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

和影驰 Galaxy GeForce RTX 4070 Ti 金属大师 OC 组个 CP。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测



二、配件开箱。

主板来自华硕玩家国度 ROG CROSSHAIR X670E-GENE。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

首先来看附件方面。包括说明页、手册、ROG贴纸各 1 份,感谢信卡片 1 张以及手绳钥匙圈 1 条。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

零散附件包括:1 条无线网卡天线、2 条 SATA6 数据线、1 条ARGB连接线,1 个金属简易显卡支撑架(底部为磁吸设计),1 张 M.2 导热贴以及与其他附件和板载接口所对应的连接线、测温线、M.2螺丝包和安装扣等若干。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

附带一个绒布兜,里面装有 1 个 ROG True Voltician 监控模块以及 1 个驱动 U 盘。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

首先是 ROG True Voltician监控模块。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

配合主板上的预留接口,可实时监控12V/5V/3.3V的电压状态并记录导出相关数据,通过随附的连接线和模块上的跳线设置选择需要测量监控的模式。可通过直插本机板载前置USB 2.0插线座或用Micro USB接线安装到其他电脑上用于监控显示。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

1 个 GEN-Z.2 的 M.2 插卡式扩展卡,正反面都覆盖了大面积散热片,顶部延伸出一条热管,采用了定制接口与主板连接,且不会影响 PCIe 5.0 x16 插槽的速率。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

热管只适用于正面散热片,即 PCIe 5.0 接口对应侧,散热片预贴导热贴。提供最大 PCIe 5.0 x4 速率,SSD 规格上兼容 2242/2260/2280/22110 的尺寸。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

背部另一片散热片和正面同样的斜纹切割棱线风格。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

没有热管加成,预贴导热贴。背面插槽为 PCIe 4.0 x4 规格,SSD 规格上同样兼容 2242/2260/2280/22110 的尺寸。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

取出主板。ROG CROSSHAIR X670E-GENE 这是一款 M-ATX 版型主板,采用黑色主色搭配银色像素点阵风格。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

主板采用 16+2 相供电设计,巨大的 L 型供电散热模组,为供电的低温稳定提供支持,两段散热片内嵌一根整体热管,以更好平衡发热。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

CPU 供电散热模块采用一体式设计,顶部覆盖印有 ROG CROSSHAIR 字样 Logo,点阵风格。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

I/O 侧的散热模块斜切镂空,内置 RGB灯,支持神光同步,在不通电时呈现镜面效果。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

CPU 上方供电区域散热片同样粗犷的的斜切风格设计,同样也可以有效增加散热面积。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

AMD AM5 LGA1718 插座,支持最新的 Ryzen 7000 系列 CPU,扣具采用黑化设计。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

板载 2 条双通道 DDR5 内存插槽,支持最大 128GB DDR5 内存,支持 AMD EXPO 和 Intel XMP 标准,最大支持 OC  6400Mhz+。内存右侧插槽则是 GEN-Z.2 的 M.2 插卡式扩展卡接口。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

GEN-Z.2 的 M.2 插卡式扩展卡安装到主板效果。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

CPU 供电为双 8Pin 设计,均附带金属屏蔽罩。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

主板存储扩展区域则覆盖大面积的芯片组散热模组和M.2散热片,外观设计上同样是粗犷的斜切纹路。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

左侧立体的金属拉丝 GENE 标识。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

拆开主板 PCIE 插槽下方的 M.2 散热片,预装了底部散热片,初始位置适配 2280 尺寸,对于 2242 与 2260 背面散热片上预装的导热垫已经预留开孔线,只需去除并在下方散热片拧上对应尺寸的固定扣即可。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

芯片组散热片表面的立体像素点阵风 ROG 败家之眼。提供 4 个 SATA 接口,其中左侧两个垂直主板,另外两个平行主板,旁边紧挨一组前置USB 3.2 Gen1 19-pin接口。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

标配 ROG 显卡快拆按钮,升级的版本更顺滑更好用。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

主板背面,AMD AM5 平台背板采用了黑镍化效果。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

I/O 接口方面,从上到下分别为:1x BIOS刷新和BIOS清除按钮、1x PS/2 键鼠接口、2 个 USB2.0、2 个 USB 4.0(支持 DP 输出)、1 个 USB 3.2 Gen2 Type-C、5 个 USB 3.2 Gen2、1 个 2.5Gb LAN、2x 无线网卡双天线接口、5 个 3.5mm+1个S/PDIF光纤输出的音频接口。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

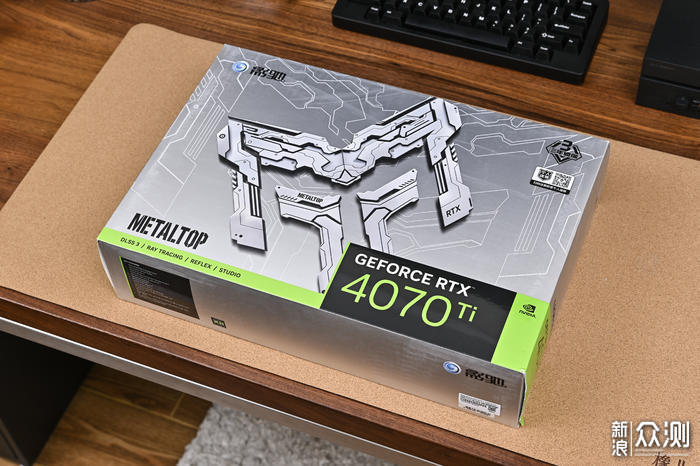

显卡来自影驰 Galaxy GeForce RTX 4070 Ti 金属大师 OC。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

附件方面,包含快速安装质感、合格证以及质保卡,影驰显卡提供三年质保,支持个人送保。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

附赠了铝合金材质显卡之间一套、双 8Pin 转 16Pin 显卡供电转接线一根。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

显卡支架金属质感十足,采用二段式组装方式适应多种高度机型使用。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

影驰 GeForce RTX 4070 Ti 金属大师 OC 采用和此前发布的 RTX 4080 金属大师 OC 同样的全新外观设计,整体尺寸为:323*140*63mm(含挡板),此次金属大师系列带来全新设计语言,战舰灰配色金属外壳,硬朗坚固。产品参数方面,采用 Nvidia Ada lovelace 核心架构,核心代号  AD104-400,拥有 7680 个 CUDA,核心频率 2310 Mhz,加速频率 2655Mhz,显存为 12GB GDDR6X,显存位宽 192-bit,显存频率 21Gbps,支持光线追踪/ DLSS 3.0 技术,采用 11+2 相全贴片数字供电,适应极限超频和高负载运行,8层 PCB 设计,安全且兼顾散热,功耗 280W(MAX 320W)。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

显卡正面三颗 102mm 特制静霜风扇,折角扇叶设计,为散热模块提供更强风力和风量保障,加快热量散热,此外,风扇均支持智能启停,静音的同时延长使用寿命。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

显卡外壳边角处 CNC 高光亮边极具金属质感。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

显卡侧面展示。影驰 GeForce RTX 4070 Ti 金属大师 OC 采用压铸铝合金一体成型上盖,全覆盖设计,大幅提升散热面积,侧面两侧长条开孔可以看到大量的散热鳍片。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

显卡右侧是 GEFORCE RTX 黑色字体标识。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

中央为全新 12VHPWR 供电接口,支持 PCI-E5.0 规范,符合 ATX 3.0 电源协议,单口可达 600W。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

显卡右侧则是影驰 GALAX 英文 Logo。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

背部为全金属背板,金属拉丝加雾面处理,镂空设计保障散热性能。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

背板左侧 GEFORCE RTX 标识,周边还具有机甲风的几何刻线。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

中央靠上的位置是影驰金属大师的 Logo。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

尾部几何镂空开窗,贯穿通风,减少尾部中央防止下垂,同时兼顾更加散热风道。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

另一侧则可以看到影驰 GeForce RTX 4070 Ti 金属大师 OC 强大的寒光星 δ 散热系统。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

尾端侧面也做了几何开孔处理,内部具有 8 根镀镍复合热管(8*Φ6mm)。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

接口方面采用 1xHDMI2.1+3xDP 1.4a,支持 8K 60Hz 输出。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

内存选择了美商海盗船复仇者DDR5 6000 32GB (16GB × 2)。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

内存为矮条无光设计,兼容所有塔式风冷,散热片磨砂质感。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

这款内存 PCB 为绿色,三星颗粒,C36 时序,超频潜质不错。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

中间灰底 Vengeance 的 logo,两侧和下方则搭配有三角形的装饰暗纹。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

背面印有内存相关参数,频率 XMP 6000MTs,时序 C36-36-36-76,电压 1.35v。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

顶部通体黑色只保留了两个海盗船的帆船 Logo,低调简约。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

固态硬盘来自宇瞻 Apacer AS2280Q4X M.2 PCIe Gen4x4 1TB。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

宇瞻 AS2280Q4X 采用了 PCIe 接口设计,支持最新的 PCIe Gen4x4 规格,符合 NVMe 规范,提供比一般 SATA SSD 快 10 倍的卓越性能和功效,同时可兼容 PCIe 3.0。连续读取速度可达 5000MB/s,连续写入速度可达 4400MB/s,随机写入速度可达 750k IOPS,理论最大写入量为 600TB。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

AS2280Q4X 采用 3D TLC 闪存,可提供高达2TB的容量选项,并具有更高的效率和可靠性。透过 OP (over-provisioning) 空间预留技术,可更有效率地执行垃圾回收机制(garbage collection)、平均抹写(wear-leveling)和坏区管理(bad block management),延长 SSD 使用寿命。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

支持智能温控调频机制,可动态调整频率,提高数据可靠性,并在过热时提供保护机制维持效能。此外,透过 E2E(端对端)数据保护来进行侦侧及除错控制,AS2280Q4X 可有效确保数据的安全性和完整性,同时延长的 SSD 使用寿命。安装到主板上。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

电源选用海韵 Seasonic FOCUS GX850。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

说明书、保修卡、快速使用指南以及一份赠送的 Steame 充值卡。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

模组线分成两袋,一袋是主板显卡供电线,另一袋是硬盘及其他设备的供电线。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

作为一款 14cm 长度的电源,在 230V 和 115V 下,这款电源均有非常优秀的转换率表现。其次就是用料方面,这款电源使用了全日系电容,且均是 105℃ 的耐高温电解电容,固态电容。电源的风扇外是双环保护罩,中间有海韵的 Logo。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

电源的正面贴着电源的铭牌,上面有电源的各种输出参数,其中电源额定输出 850W,+12V 最大输出可以去到 840W,非常强大。右下角还有标志性的耐压和接地测试

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

电源侧面印着“FOCUS”的字样,还有凹印的造型设计,左上角是海韵的品牌 Logo。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

模组线输出接口,CPU/PCI-E 的+12V 输出接口有五个。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

电源的尾部,左侧是供电口,上面有金属铭牌,中间是电源开关,右侧是电源模式选择,有静音和静冷两种模式

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

搭配电源选择了海韵最新推出的 90 度 L 型 12VHPWR 压纹模组线。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

不同于常规 12VHPWR 直线端子,这款线材采用 90 度 L 型接口无需弯折,节省空间,安心盖上机箱侧版,同时端子采用耐高电流合金铜端子,高负载无压力。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

显卡接头处贴有海韵的 Seasonic 英文 Logo 标签。线材采用软质压纹线,细致如编织质感,装机更美观,线径为 16AWG 高规格线径。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

显卡端子采用上卡口设计,上方外壳印有 600W 字样,支持 600W 输出,兼容 ATX3.0 与 PCIe 5.0 规范。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

电源接线端为双 8Pin 接口设计,2×8Pin 直连 16Pin,降低转接阻抗。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

以影驰 Galaxy GeForce RTX 4070 Ti 金属大师 OC 为例,接线展示效果。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

这款显卡设计了接口内凹式设计,配合海韵的 90 度 L 型 12VHPWR 压纹模组线效果很好,凹槽正好将线材内嵌其中,侧方无线材遮挡。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

散热器选择了毅凯火力 EK Lux CR240 Dark。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

开箱后,首先是一个橘黄色的包装盒,上方印有 WELCOME 字样。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

盒内包括一本非常厚实的多国语言安装说明书、感谢信、贴纸以及质保卡等。EK 一体式水冷拥有五年质保和漏液保险服务。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

附件盒也是非常精致的,同样橘黄色,采用抽拉式的硬盒包装。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

取出内抽屉,可以看到所有水冷安装配件码放有序,非常规整,最新的 intel LGA 1700 以及 AM5 均全面支持。内含:风扇螺丝 x4、全牙风扇螺丝 x4、水冷排螺丝 x4、扣具螺丝 x4、intel&AMD 螺杆螺丝 x4、LGA20XX 螺杆 x4、扣具螺母 x4、 螺杆套筒 x1、导热膏 x1、风扇转接线 x1,右侧橘色小盒子为背板支架包。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

包内包含:LGA115X&1200 背板 x1、LGA1700 背板 x1、intel 支架 x1、AMD 支架 x1。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

水冷附带两颗 EK-FPT FAN-120ER 工业级 FDP 流动体动力高静压风扇,无光设计,风扇材质为:PBT+PC,轴心处为 EK 的火字 Logo。性能方面,最大风量:70.44CFM,最大风压:2.98mmH2O,风扇转速区间:500-2000rpm。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

风扇接口比较特殊,使用 8Pin MOLEX MICRO-FIT 3.0 接口。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

通过此接口支持风扇间串联,最大化节省线材,让理线更轻松。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

取出水冷本体。水冷通体黑色,无光设计,水冷管接口采用铝合金材质,低调但又不失质感。水冷管经过特殊设计,为 400mm 易弯曲编织管,工业级密封工艺,长久耐用,无需维护。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

冷排尺寸:278x120x27mm,材质为铝。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

这款冷排采用了低水阻的微水道设计,鳍片密度更高,效能更强,寿命更长。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

水冷管冷排进出水口为铝合金材质,固定水冷管更为兼顾耐用,同时在端子末端还做了高光倒角提高质感。右下角还有泄压防漏阀。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

水冷头方面同样的全黑色设计,冷头正面凹陷,右下角为 EK 火字 Logo 点缀,无RGB特效,没有了灯光,水冷头不会被灯珠二次加热,效能更好。冷头内采用双腔体高性能 PWM 水泵设计,转速可达 3100rpm±10%,结合 0.1mm 微水道铜底,散热效率更高、使用寿命更长。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

顶部盖板磁吸式设计,可以适配不同角度的冷头安装,保障商品标识一直处于正确的角度。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

水冷头的进出水管同样做了铝合金加固处理,同样在末端高光倒角提高质感,加长的端子可以更加牢固的固定水冷管,避免泄露。纤细的管径也可以更好的兼容内存,避免遮挡。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

冷头底部纯铜散热底座,预涂导热硅脂,包装内还附送了一管高性能硅脂,方便拆装多次使用。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

机箱风扇选择了利民 Thermalright TL-B12 Extrem。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

外观通体黑色,涡轮扇叶,四角都有缓震橡胶,同时采用动平衡点胶 2.0 工艺,实现 XYZ 三次元动平衡校正。框架是三角对称式设计,增加 23% 有效出风面积,提升 20% 结构受压强度。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

采用PBT 服务器级用料,配有美蓓亚双滚珠轴承,高寿命 10万小时无故障运作时间,6 年质保。核心规格,均为4PIN PWM 可调速接口,B12 EXTEM则转速最高可达 3150RPM,风量 112 CFM,风压 5.0mm/H2O。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

本次搭配主机添置一个 M.2 移动硬盘盒,来自酷冷至尊 CoolerMaster Oracle AIR 神钥 Air。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

包装背面则是产品渲染图,上方针对各个部件进行了功能简介。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

打开包装盒,上翻盖内侧标注了产品安装示意图,同时注明了内部配件清单。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

附件方面包括说明书、导热贴 x2、M.2 固态硬盘固定胶粒 x1 以及一根双公头 USB 3.2 Gen 2 TypeC 连接线。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

取出 M.2 硬盘盒本体。硬盘盒采用全铝合金材质,很有分量,尺寸为:128.5 x 42 x 18.5mm,重约 130g,表面做了大量几何开孔,加上渐变枪灰色的外观非常有质感。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

硬盘盒正面大量的几何开孔用于通风散热,透过孔洞可以看到内部还有一层条纹切割的内胆散热片。Oracle Air固态硬盘外接盒以双层散热设计为主要特色,不仅快速导出热能、防止硬盘过热、延长硬盘寿命,特殊设计更能维持外壳凉爽不烫手。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

位于硬盘盒左侧面的 COOL MASTER 标识。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

硬盘盒背面和正面采用相同的外观和散热设计。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

右侧印有 EST.1992 字样。历史上 CoolerMaster (酷冷至尊) 在 1992 年由 Roger Lin 创立于台北。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

硬盘盒左侧为一个多功能挂钩,可以方便的挂在包上,背带上,出行携带更方便。当然这个挂钩也是打开硬盘盒的机关。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

安装到背带上的效果。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

另一侧采用内嵌设计,中央是 USB 3.2 Gen 2 TypeC 接口。理论传输速率读写 10Gbps,实际速率读写 1054MB/s。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

将挂钩一段推向一变,再顺势抽出内胆,即可取出。全免工具,秒速安装, 直觉式操作安装简单,只需要动动巧手完全不需使用螺丝或动用工具,

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

内胆正面采用同样的枪灰色涂装,同样的铝合金材质,表面做了大量条纹凹槽处理以提高散热面积。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

另一侧相同设计。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

内胆无需螺丝固定,采用夹合方式,轻轻即可取下。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

内部芯片PCB,Oracle Air使用最新的 NVME 协议,配上 USB 3.2接口,读写速度最高可达 1000mbps,游戏、办公或创作均可胜任,支持 PlayStation、Windows、Mac OS、Linux、Android 或 IOS 等多种系统平台,。M.2 接口支持安装 2280, 2260, 2242, 2240, 2230 多种规格。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

额外准备了一片宇瞻 Apacer AS2280Q4X M.2 PCIe Gen4x4 1TB 进行组装。这款硬盘盒兼容市面上所有 NVME M.2 规格的固态硬盘,可配合使用需求挑选适合自己的容量,还可以随心升级、切换使用固态硬盘。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

将 SSD 安装到位,锁上尾部胶粒固定扣。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

拼合上盖——装入外散热套,“咔哒”一声清脆的机关声,组装完毕。无数档案随插即用,不必上传云端,让资料轻量化,灵感带着走。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

机箱来自 aboStudio ContainerL 莹银灰。这是一款 MATX 机箱,外观方面是非常硬朗的机甲风格,整机尺寸:400x200x400mm,黑灰双色可选(此次为莹银灰配色),整体材质为 6061氧化铝,CNC/喷砂/阳极氧化工艺制成,表面阳极处理和各种拼接边缘、接缝处理非常精致,虽然是量产机箱,但是做工和用料堪比定制机箱。兼容性方面,CPU塔式散热最大 165mm,冷排最大支持 280mm 规格,显卡最大 330mm,支持 ATX 电源(建议不超过140mm)。此外 aboStudio 支持零件定制、镭雕图案定制服务,打造属于自己的个性主机。

首先是产品规格和亮点说明书。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

附件是比较丰富的,所有配件独立成包并做了说明标签,各类机箱螺丝均使用统一的内六角规格,附赠一把史丹利螺丝刀以及六角扳手,还附赠了脚贴、理线夹、扎线带等。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

额外选配的各规格理线夹。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

机箱标配三块防尘网,可以最大限度的减少灰尘的困扰。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

选配了两包 aboStudio 风扇罩,每包三只,配备易联风扇扣无需螺丝固定,还附赠了了 aboStudio 贴纸。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

均和机箱同样铝合金材质,同色的莹银灰配色,可以让机箱内更具金属质感,同时可以防止水冷管触碰扇叶等。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

机箱正侧面展示。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

尾侧方展示。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

前面板六边形蜂窝状内嵌接口,正面看仅仅是装饰,其实不然。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

换个角度可以看到所有网孔边缘均做了开孔处理,视觉上的角度看不出开孔,正面“无孔”让前面板更具整体感。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

机箱顶部则是同样的蜂窝状六边形完全开孔通风,内部隐约可见的风扇架。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

所有开孔各角度边缘、边角衔接的地方均做了高光倒角,做工精湛。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

极具金属质感,触感细腻。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

打开机箱左侧板,顶部风扇架抽拉式设计,安装风扇或散热更便捷,风扇架为一整块铝板 CNC 制成,支持2x120mm/2x140mm风扇安装,支持最大 280mm 冷排规格。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

风扇安装架通风孔及风扇固定槽位细节展示。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

机箱左侧为 3mm 全钢化黑玻侧板。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

侧板每个边角均由两颗内六角螺丝固定,螺丝均涂有螺丝胶防滑防松脱。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

侧板和顶板、前面板三面交汇处做工细节展示。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

侧板前部边缘阴刻梯形,和前面板蜂窝同样隐藏式开孔设计。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

而尾部侧板则呼应顶部全开孔的方式进行了完全镂空。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

附赠的史丹利螺丝刀,一把螺丝刀即可完成整个机箱的拆装。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

机箱主板侧展示。这款机箱没有采用分区设计,线材整理上需要下功夫,机箱背板既是背板也是主板安装位,主板最大支持 MATX 版型,CPU塔式散热最大 165mm,冷排最大支持 280mm 规格,显卡最大 330mm,支持 ATX 电源。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

电源前置吊装架。支持最大 ATX 电源安装,二段式升降档位可选,长度建议不要超过14cm,否则会影响显卡长度。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

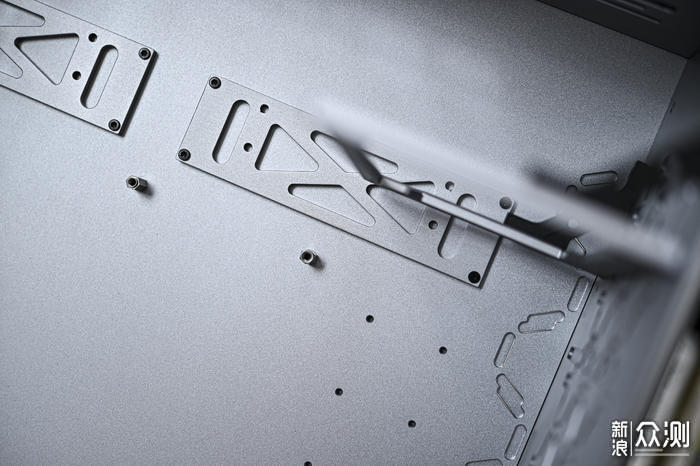

位于机箱背板上的理线架固定位。这个位置主要是固定 CPU 供电线和风扇、冷排等线材。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

电源位下方还有大量理线夹固定螺丝孔,方便线材整理固定。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

主板支撑铜柱采用不常见的加高式设计。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

底部风扇架同样为抽拉式设计,不过中央是完全镂空的,支持2x120mm/2x140mm风扇安装,支持最大 280mm 冷排规格。底部同样是开孔的蜂巢孔进风。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

机箱尾部展示。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

尾部上部提手式设计,左侧是机箱开关和电源接口以及独立电源开关,右侧则是上下两个 120mm 风扇安装位,采用和顶部同样的六边形开孔。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

位于机箱顶部内侧的阴刻 aboStudio 标识。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

这款机箱没有前置 I/O,所有接口均需要到背部操作,最上方是一个青轴机械轴,段落手感,附赠了白色、黑透两款键帽,当然也可以使用其他个性键帽来代替。下方是电源接口,具备电源保险管,右侧为独立电源开关,开启会有红色灯效显示。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

下方则是和顶部同样的长方形开孔,类似提手的设计,下方这个主要是让线材从长方形开孔插入,起到理线不凌乱的作用。4 槽位 PCIe 挡板设计,每个槽位右侧均做了圆柱形开槽,方便螺丝刀进入操作。挡板上还印有 aboStudio 标识。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测



三、测试环节。

CPU-Z 信息及单核多核跑分。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

GPU-Z 信息。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

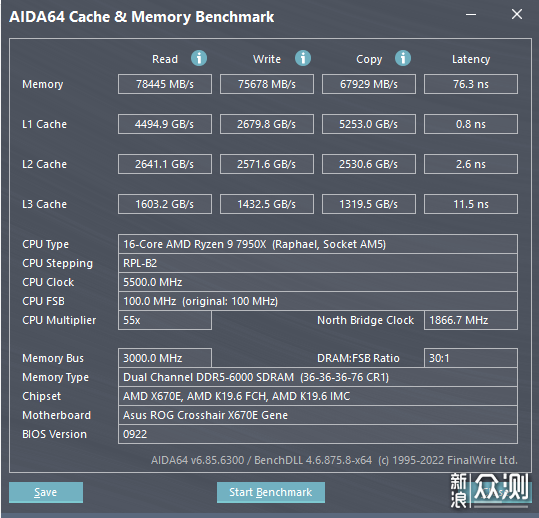

AIDA64 Cache & Memory Benchmark 测试。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

AIDA64 GPU Benchmark 测试。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

CrystalDiskMark 测试。宇瞻 AS2280Q4X M.2 PCIe Gen4x4 1TB 搭配 ROG CROSSHAIR X670E-GENE 跑分。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

CrystalDiskMark 测试。宇瞻 AS2280Q4X M.2 PCIe Gen4x4 1TB 搭配酷冷至尊 Oracle AIR 神钥 Air 跑分,达到官方标称实际速率(读写 1054MB/s)。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

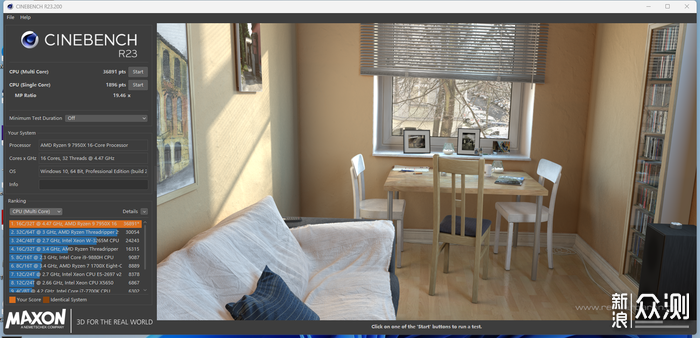

CINEBENCH R23 测试。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

SPEED WAY 测试。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

Port Royal 测试。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

Time Spy Extreme 基准测试。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

Fire Strike Ultra 测试。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

CPU PROFILE 测试。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

光线追踪测试 68.48 FPS。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

NVIDIA DLSS 功能测试,DLSS 关闭 29.92 FPS,DLSS 开启 133.72 FPS。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

室温 26°C,ROG X670E-GENE BIOS 锁定 80℃ 温度墙,单烤 Aida64 FPU 10 分钟,7950X 80°C 左右,4070 Ti 50°C 左右。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

室温 26℃,ROG X670E-GENE BIOS 锁定 80℃ 温度墙,双烤 Aida64 FPU&Furmark 4K 8SMAA 10 分钟,7950X 80°C 左右,4070 Ti 55°C 左右。

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测



至此装机全部结束,以上仅代表个人观点,如有疑问欢迎留言交流,谢谢耐心观看!

ROG X670EGENE+ aboStudioContainerL装机展示_新浪众测

(声明: 本文著作权归作者本人和新浪众测共同所有,未经许可不得转载。本文仅代表作者观点,不代表新浪众测立场。)
0 0
分享 商务合作 返回
微博 QQ空间 微信
