一、兔年,依然爱ITX

虽然在前一段INTEL发布了第13代酷睿,但是对比12代来说,提升也比较有限。特别是大小核的架构,目前大部分的优势还是停留在“跑分”阶段,毕竟多生孩子好打架。对于追求性价比的玩家来说,12代酷睿正是性价比最高的时候,大小核的应用软件优化之路,还有很长要走。

对于装机玩家来说,12代酷睿的12490F与B660主板搭配的确是性价比最高的组合,但是DDR4内存确实有些老了,配上DDR5内存,才能发挥出最大性能,如果还能超频呢?

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



二、硬件

CPU

大陆特供的12代酷睿产品i5-12490F。看着名称就知道,i5-12490F与i5-12400是同源产品,核心代号为“Alder Lake”。使用10nm 制造工艺,采用了LGA 1700插槽。



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





在架构方面,英特尔i5-12490F采用了6核12线程架构,6个核心全是性能核,基础频率为3.0GHz,最高睿频为4.6GHz,全核心睿频为4.2GHz,二级缓存1.25MB×6,共享20MB三级缓存,TDP为65W(PL1为65W,PL2为117W)。在存规格方面,内存支持DDR4-3200和DDR5-4800两种规格,同时还支持PCIe5.0规格,最高支持128GB的内存。指令集方面支持 AVX-512、FMA3 等指令集。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



可以看出,i5-12490F虽然没有了核显,但是比12400强了一些。

主板:

本着“自用只认ROG”的口号,这一次装机主板使用了华硕ROG STRIX B660-I GAMING WIFI主板,华硕的ROG系列一直是游戏玩家心中的理想主板,STRIX系列主打性价比和全面功能,方便了预算有限同时有较高需求的游戏玩家。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



ROG STRIX B660-I GAMING WIFI主板,虽然是搭配12代酷睿使用,但同时也支持13代酷睿。支持WIFI6、TPM2.0,全面兼容WIN11。售后方面,购买后注册ROG俱乐部,赠送一年换新服务。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

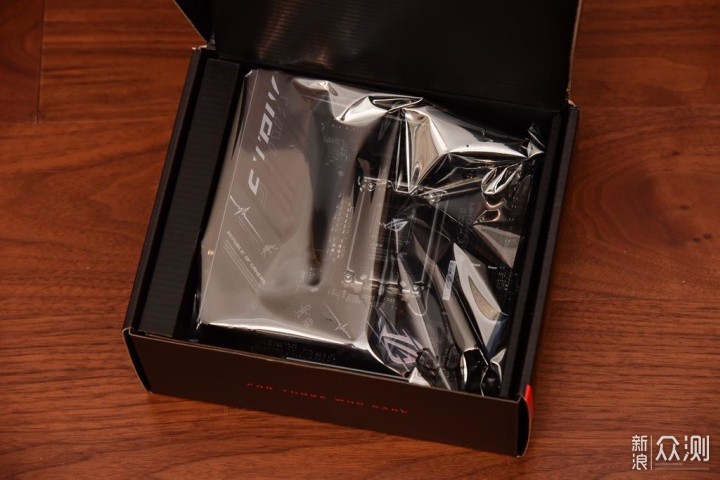

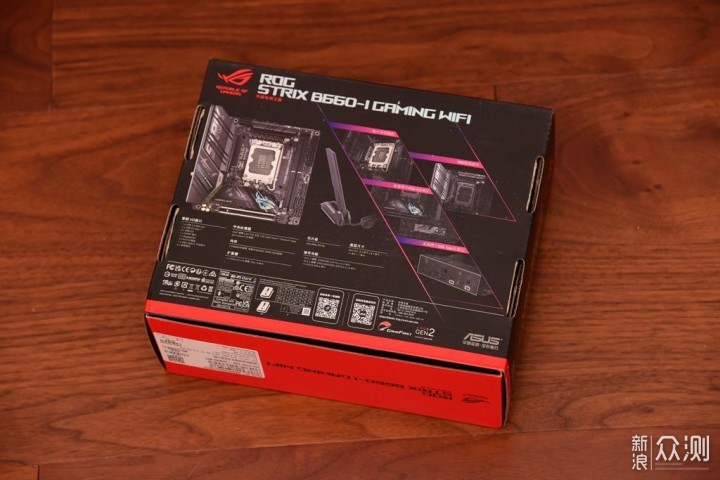

开箱

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



ROG主板的附件一直都是非常丰富的



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



ROG STRIX B660-I GAMING WIFI主板采用了8层PCB用料,整体外观与LGA1200接口的主板相差不大,继承了黑色为主的风格。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



主板供电部位覆盖的墨色金属散热片有所加高,可能和12代酷睿功耗增加有关,散热规格可以确保供电模块工作可靠。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



主板的CPU供电部分采用了8+1相数字供电设计,可以保证12代酷睿的最大功耗,为CPU提供充分的动力。主板的CPU独立供电接口为高强度8PIN实心结构。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



主板可以安装插入2条DDR5内存,最大容量64G,超频频率从4800MHz起跳,最高可达6200MHz,可惜插槽少了合金装插槽保护。主板上还有USB3.2 GEN2 TYPE-C前置接口,配合机箱可以实现TYPE-C接口前置连接。下方有4个SATA接口,都采用了纵向安装设计。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

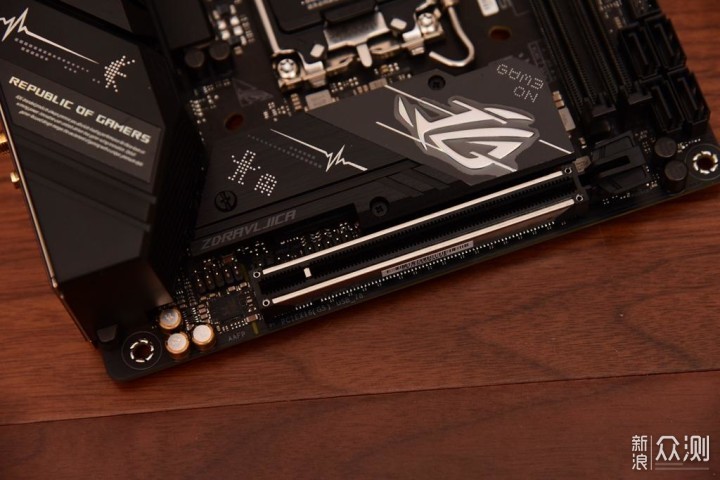

主板配备了1条PCI-E5.0x16显卡插槽,确保游戏性能无瓶颈,另外主板正面和反面各有1个M.2插槽,共计2条,最大支持M.2固态的安装规格为2280。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



主板的IO区背板为一体式设计,音频方面:有1组音频接口。网络方面:有INTEL的AX201网卡及天线接口,支持WIFI6传输标准,1个2.5G LAN接口。视频方面有HDMI 2.1和DP 1.4接口。USB方面,主板后置提供了8个USB接口,3个USB2.0接口,3个USB3.2 GEN2 A型10Gbps接口,1个USB3.2 GEN2 TYPE-C接口。速度最快的是1个USB3.2 GEN2x2 20Gbps TYPE-C接口。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



主板背面

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



另外,ROG主板通过软件可以实现丰富的功能控制,主要有智能AI超频、RGB灯光控制、风扇转速调节等。

内存:

内存选用了雷克沙型号为ARES战神RGB内存套装,单条内存容量为16G,共有2条,组成32G规格,同时支持4大主板厂家的神光同步功能。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



打开包装

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

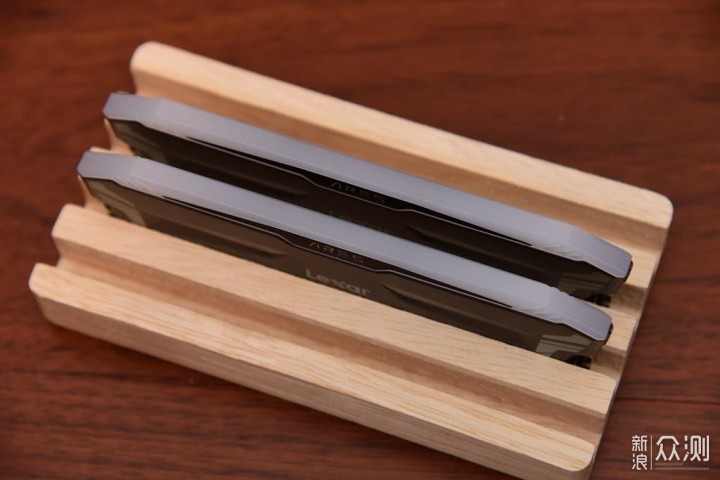

雷克沙ARES战神RGB内存配备了高规格的散热片,散热片为黑色哑光金属材质,非常厚实,做工圆润美观。散热片的高度可能和部分散热器的不兼容。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



内存条顶端整片都是RGB发光灯带,灯带镶嵌在散热片顶部,安装牢固可靠。柔光式灯带点亮后效果不错,散热片不算太厚重。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



内存的默认工作频率为4800MHz,主板打开XMP 3.0/ EXPO功能后,可以一键超频到6000MHz频率,时序为34-38-38,工作电压1.3V,同时也支持INTEL XMP3.0技术。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



固态硬盘:

固态硬盘选用了waklDisk品牌的两款产品,分别是M.2接口和SATA接口的产品。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



M.2接口的产品型号为WN20,规格为2280,容量为512G,传输协议为NVME4.0。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



开箱

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



WN20固态采用了单面式黑色PCB设计,无缓存设计,主控和存储颗粒都分布在正面。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



主控品牌为MAXIO,主控型号为MAP1602。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



存储颗粒来自江波龙,型号为RH14TAA1442256G。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



SATA接口的产品型号为WS10,规格为2.5寸,传输协议为SATA 6Gb/s。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



开箱

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



产品整体为黑色磨砂材质,适合作为大容量数据分区使用。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



传输速度方面,也是标准的SATA接口标准。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



显卡:

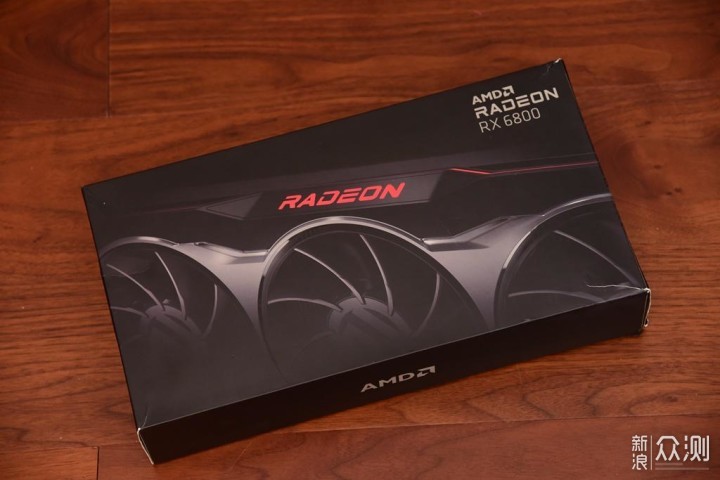

显卡没什么多说的,前一段时间收来的矿卡RX6800,价格还算OK,2K出头。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

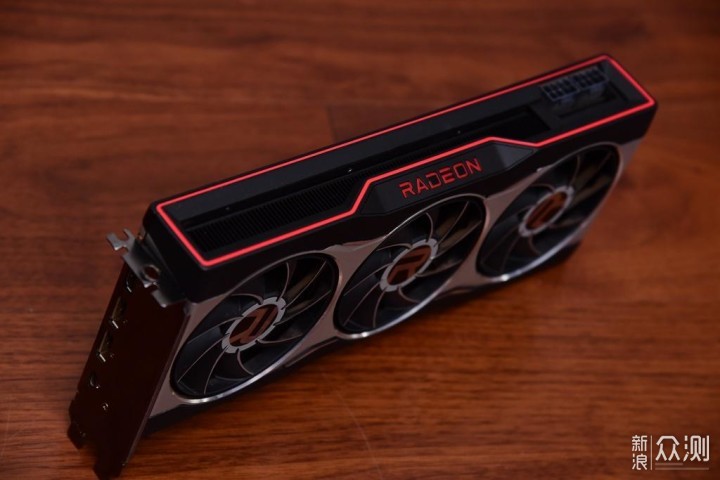

AMD公版RX6800造型为三风扇,RX6800核心为NAVI 21,渲染单元单元3840个,光栅单元96个,纹理单元240个,默认频率1815MHz,BOOST频率2105MHz。显卡位宽256Bit,显存容量16GB,规格GDDR6,等效频率16000MHz,供电接口8+8PIN。

公版RX6800用料扎实,非常沉,RX6800最大的优点是只占用了2个PCIE位置,对于小机箱来说,兼容性难能可贵。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



散热器方面,公版RX6800采用了三风扇直触一体式解热器,风扇直径为8厘米,支持智能停转技术。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



显卡供电接口为2个8PIN接口,显卡配备有金属背板,避免了长时间使用后PCB变形。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

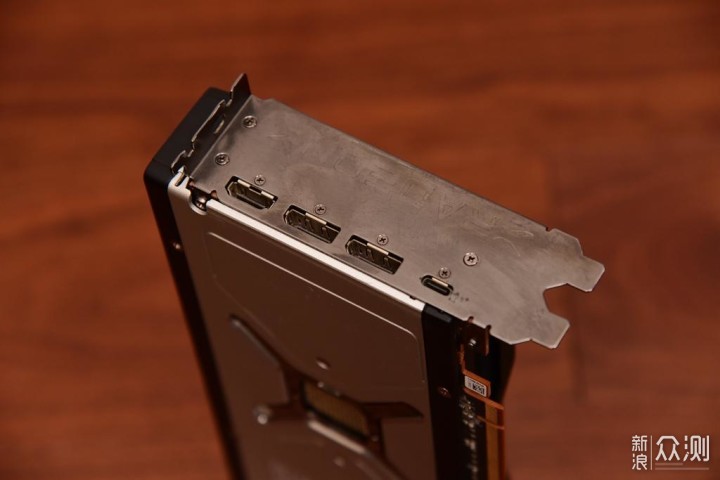

显卡的输出接口为1个TYPE-C规格的视频接口,1个HDMI 2.1,2个DP 1.4,比较全面。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



机箱:

对于ITX装机来说,灵魂就是机箱,其他硬件都是围绕着机箱来进行配备。对于ITX的“背靠背”、“L型”装机形式,以前都给大家展示过。这一次展示一下,上下双层式装机方案。

这一次装机选用了分形工艺的RIDGE机箱。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





机箱附件非常齐全,最给力的是PCIE4.0显卡转接卡,无须另外购买。而且主板BIOS无须单独设置,没有性能损失。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



打开机箱侧板,可以看到内部就是普通的阁楼式,上下分层式结构。一般而言,因为主板和电源的重量原因,会位于下层,显卡一般位于上层,显卡位的两枚14CM散热风扇,非常给力。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



机箱的前面析为磁吸式安装方式。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



机箱的特点稍后在安装过程中详细说明。

电源:

选用的TT TOUGHPOWER SFX 650全模组电源,此电源采用了全日系电容,主打全模组、低噪音和7年超长质保。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



开箱

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

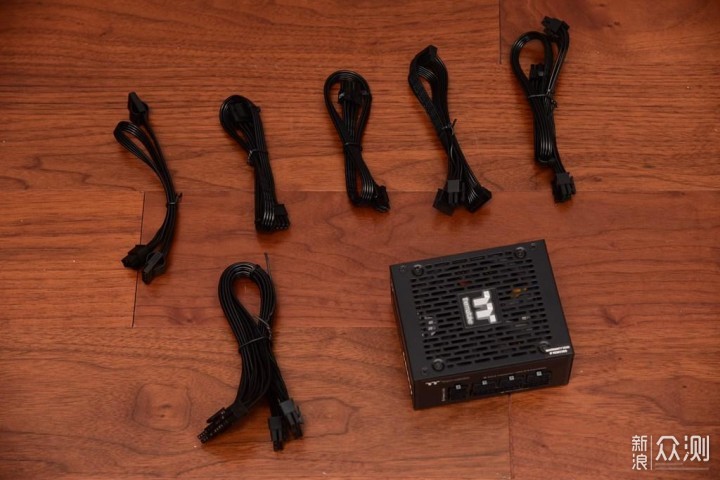

电源附带了6条模组线,CPU和PCI-E供电等主力线材,可以满足大部分应用场景。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



电源为标准SFX外形尺寸,高度为125毫米,宽度为100毫米,厚度为64毫米。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



全模组设计接口都单独标识有用途,同时接口规格也不同,可以防止插错。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



电源内部采用了全日系电容,转换效率达到了80PLUS金牌转化效率。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



显卡供电采用了单路输出,最大电流输出为54A。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



电源采用了噪音值非常小的92毫米FDB轴承风扇,风扇转速随着功耗发热量的增加也随之上升。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



散热器:

ITX装机之前,一定要根据机箱的尺寸来确定显卡长度和散热器尺寸。因为RIDGE机箱结构对散热器尺寸进行了限制,所以最终选择了利民AXP120-X67 RGB版散热器。AXP120散热器附带的风扇,规格为120MM,厚度为15MM,大尺寸风扇在同等风量下,可以降低噪音。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



参数



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





开箱

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



风扇规格为12015,黑色边框,白色扇叶,S-FDB轴承寿命可以得到保障。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



4PIN接口可以实现PWM控制,RGB灯光控制接口为5V标准。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

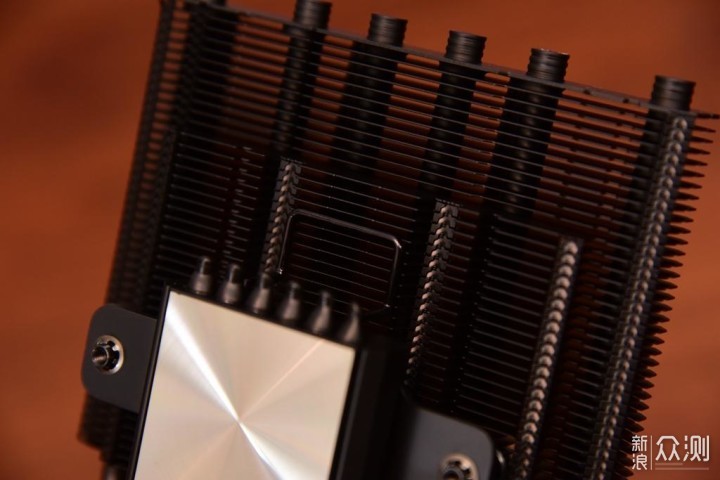

散热器本体为利民AXP120黑色版本,整个散热器有6根热管贯穿在散热鳍片中,每根热管的直径是6MM,风扇通过钢丝扣具安装在散热器上。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



CPU散热器的底座采用了磨砂工艺,平整光滑可以保证散热效能。为了防止散热器折弯,布置了弹簧支持架构。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



三、装机过程

硬件平台信息:

CPU:INTEL I5-12490F

主板:ASUS ROG STRIX B660-I GAMING WIFI

显卡:AMD RX6800

内存:LEXAR ARES DDR5 6000MHz 16G×2

固态硬盘:WAKLDISK WN20 512G

固态硬盘:WAKLDISK WS10 1T

机箱:FRACTAL RIDGE

电源:TT SFX 650W

散热器:THERMALRIGHT AXP120-67 RGB

装机过程:

ITX装机一定要按照说明书,否则容易返工。听人劝,吃饱饭,没毛病。

按照说明书,先行安装2.5寸固态硬盘。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

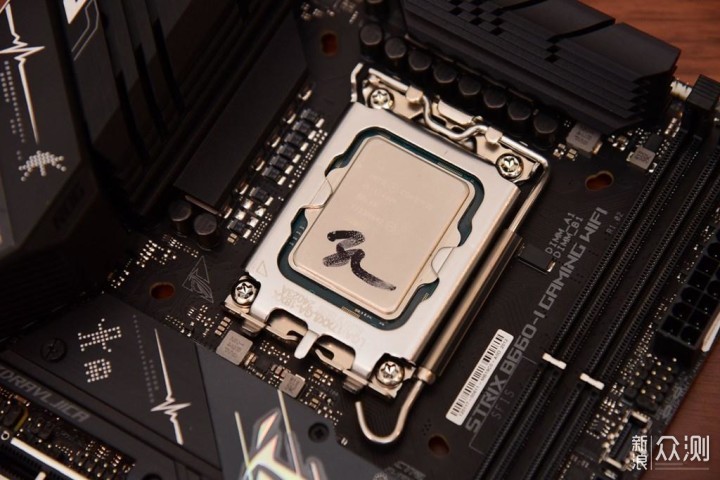

将CPU安装在主板上

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



安装内存。后期发现,内存有点超高,只能拆掉RGB灯带使用。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

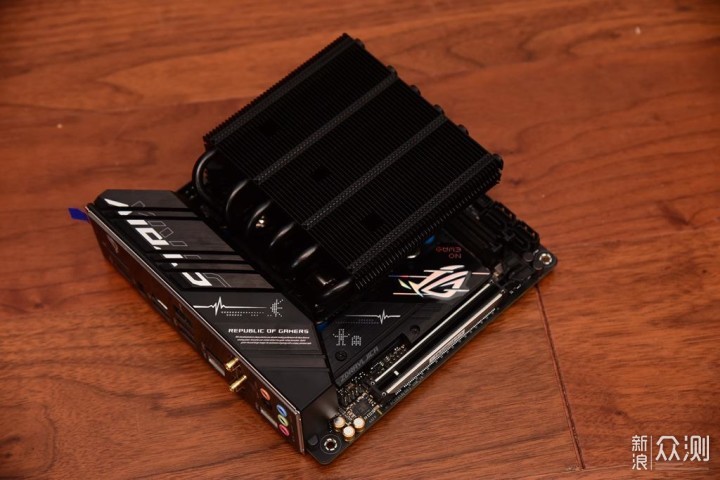

安装散热器到主板上

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



将主板安装到机箱内部

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





安装电源,从机箱取下专用支架,才可以安装电源。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





2.5寸SSD安装位置,预留有安装2片的空间。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



安装显卡转接支架

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



显卡的增高转接卡,因为机箱位置原因,显卡安装还需要进一步增高。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



安装显卡

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

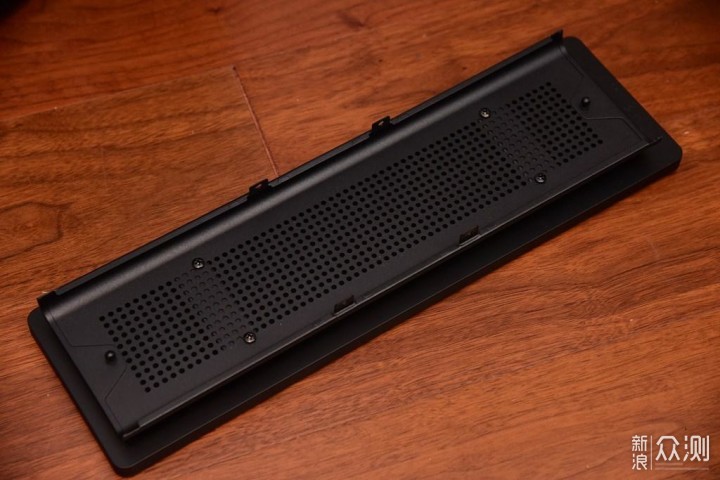

为了放置在桌面上稳固,机箱须安装底座。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

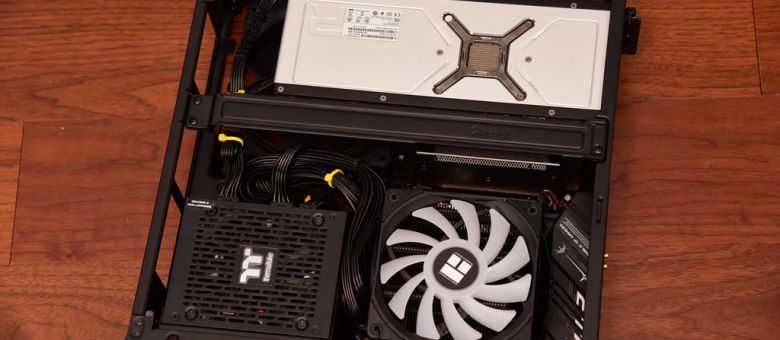

安装CPU散热器风扇,整理线束。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

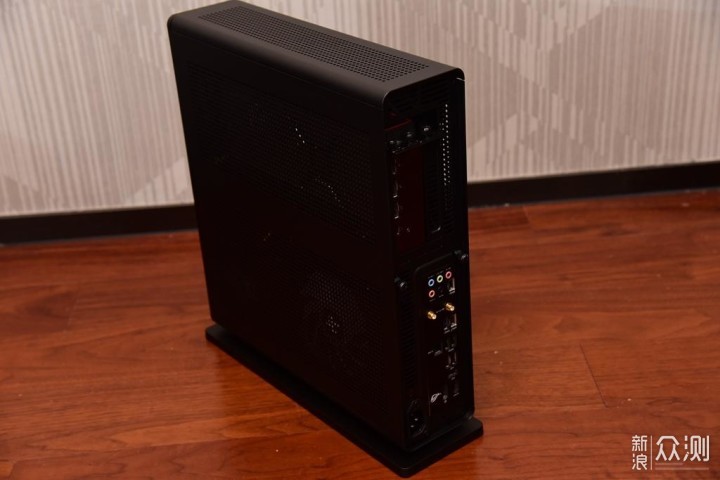

安装完成后,机箱的正面和反面,颜值不错。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



安装侧板,最后完工。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



四、整机理论性能测试

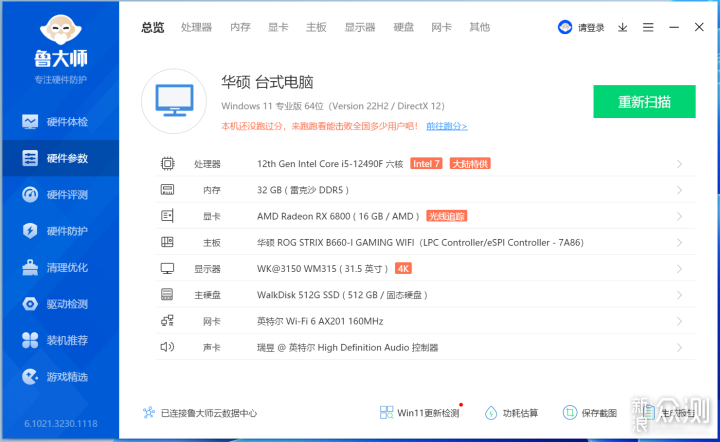

整机信息

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



鲁大师整机性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



PC MARK10整机性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



烤机温度测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

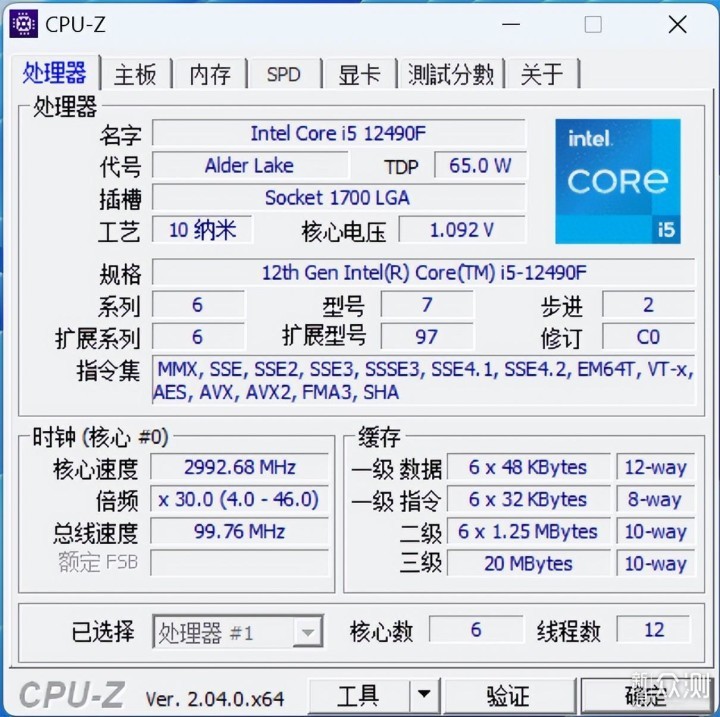

CPU信息

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



CPU-Z基准测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



象棋基准测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

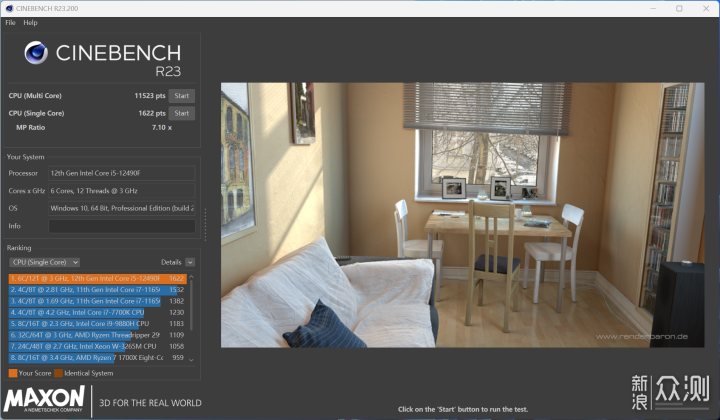

CINEBENCH R23测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



3DMARK CPU PROFILE性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



3DMARK FIRE STRIKE 性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



3DMARK FIRE STRIKE EX模式性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



3DMARK FIRE STRIKE UL模式性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



3DMARK TIME SPY模式性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



3DMARK TIME SPY EX模式性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



3DMARK SPEED WAY模式性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



3DMARK DIRECTX光追性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



walkDisk WN20 512G性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



1倍容量样本进行测试

AS SSD Benchmark

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





ATTO disk benchmarks

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



CrystalDiskMark

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



TXBench

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



walkDisk WS10 1T性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



1倍容量样本进行测试

AS SSD Benchmark

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



ATTO disk benchmarks

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



CrystalDiskMark

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测

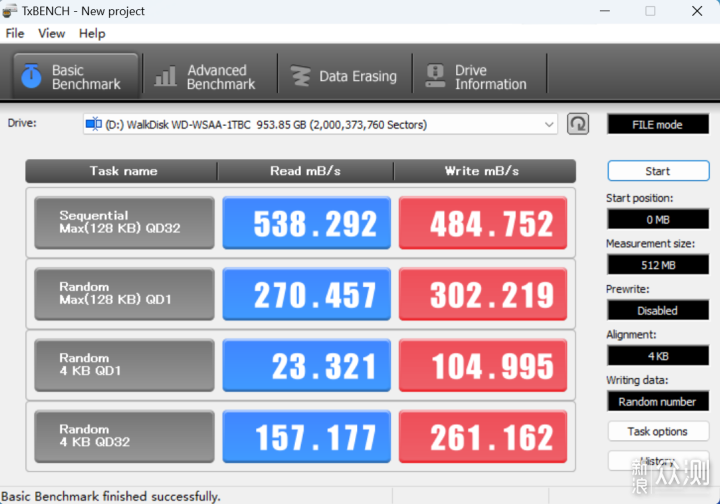

TXBench

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



五、内存超频测试

虽然华硕官方给出了这块主板的内存最高频率为6200MHz,但是理论上来说,DDR5内存的频率肯定不止于此。为了探究最高性能,所以决定超频一试。

1、默认频率4800MHz,平台安装完成后,不进行任何设置,默认状态下。

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





AIDA64缓存性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测



7-ZIP基准测试



上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





2、打开XMP,自动超频到6000MHz,BIOS中进行相应设置即可。

AIDA64缓存性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





7-ZIP基准测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





3、手动超频到6800MHz,BIOS中进行手动设置,电压1.45V,时序设置为40-44-44-90。

AIDA64缓存性能测试

上下分层,生产力电脑,ITX平台内存超频6.8G_新浪众测





六、总结

现在在某宝平台上有大量的A4 ITX机箱,但是由于规格和成本的原因,很多ITX机箱存在着散热不良,风道不合理;钢板单薄,结构较松散;颜值落伍,质感手感差等问题。如果这些都要解决,机箱的售价会达到2K以上。反过来看,分形工艺的这款RIDGE机箱,到处都显示出品牌产品的优势,上下分层式设计,良好的散热风道。钢板厚实,特别是侧板的磨砂工艺很好,非常有质感。附带有PCIE4.0转接卡,BIOS无须提前设置,也没有显示性能损失,显卡位两枚14CM风扇,前置TYPE-C等功能一应俱全,而售价也在合理价位,从说明书上来看,也是满满的细节。

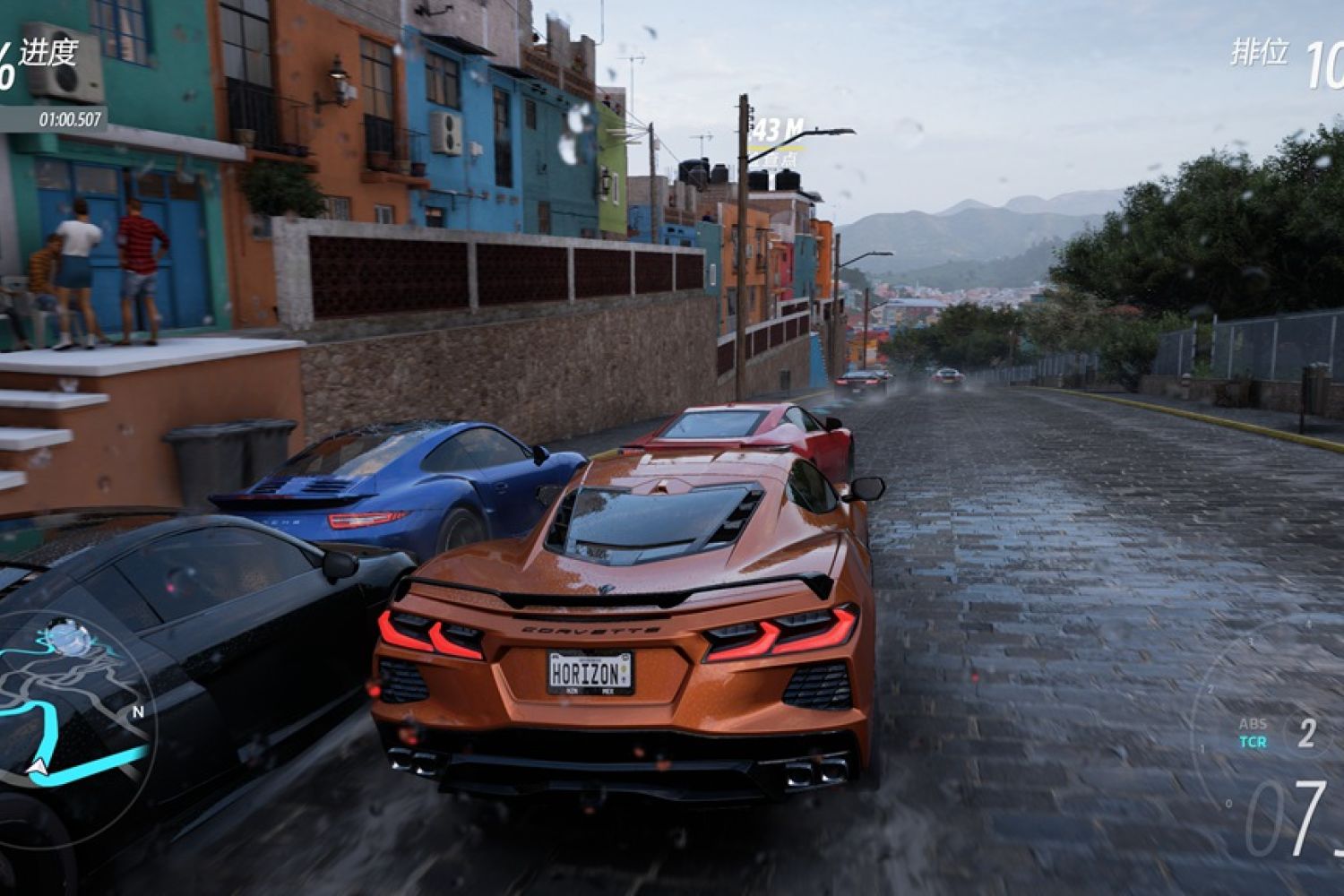

虽然这台主机的CPU使用了中端的i5-12490F,搭配了B660 ITX小主板,但是丝毫没有影响到RX6800的性能发挥。虽然是B660 ITX主板,但是DDR5内存超频依然非常简单,主机性能和性价比都得到了提升。其实对于整台主机来说,游戏性能已经不用测试,毕竟RX6800的极限就在那里。各种3A大作,4K分辨率,中高特效下,完全可以流畅运行,丝毫没有问题。再加上AMD的RSR和FSR黑科技,画面还可以更加流畅。

如果作为生产力工具,甚至是折腾下黑苹果,也是可以一战的。
